DC-DC降壓
產品名稱：HTN7865 4.5V~65V輸入，5A異步降壓變換器
型號： HTN7865 SCT2650, TPS54560, SCT2630
產片介紹：HTN7865是5A降壓轉換器，具有從4 5V到65V的寬輸入電壓，集成了90m?高側MOSFET。HTN7865采用峰值電流模式控制，支持跳周期調制（PSM），有助于轉換器在輕負載下實現高效率。HTN7865具有100kHz至2MHz的可編程開關頻率，外部電阻可調。
產片介紹：HTN7865是5A降壓轉換器，具有從4 5V到65V的寬輸入電壓，集成了90m?高側MOSFET。HTN7865采用峰值電流模式控制，支持跳周期調制（PSM），有助于轉換器在輕負載下實現高效率。HTN7865具有100kHz至2MHz的可編程開關頻率，外部電阻可調。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN7865是5A降壓轉換器，具有從4.5V到65V的寬輸入電壓，集成了90mΩ高側MOSFET。HTN7865采用峰值電流模式控制，支持跳周期調制(PSM)，有助于轉換器在輕負載下實現高效率。HTN7865具有100kHz至2MHz的可編程開關頻率，外部電阻可調。HTN7865允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。該設備提供典型2.5ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN7865具有外部環路補償功能，可靈活優化環路穩定性或環路響應。HTN7865提供逐周期電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護。該設備采用ESOP8封裝。
■ 特點
?5A降壓，內置80mΩ功率管
?輸入電壓范圍：4.5V~65V
?脈沖跳躍模式使得輕載下高效率
?125uA靜態電流
?最高2MHz可編程開關頻率
?峰值電流控制架構
?欠壓保護、過流保護和過熱關斷保護
?無鉛封裝，ESOP8
■ 應用
?12V，24V，48V工業和電信電源軌系統 ?汽車系統
?分布式電源系統 ?高壓電源轉換

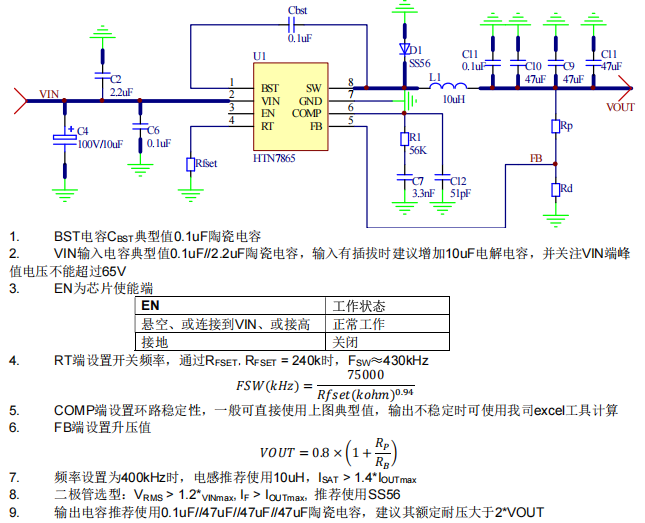

■ 典型應用圖
