產品名稱：HTN77A0 5V~130V輸入，超低靜態功耗，0.7A同步降壓變換器，支持
型號： HTN77A0
產片介紹：HTN77A0是一個同步降壓轉換器，具有從5V到130V的寬輸入電壓，集成了1 8?高側MOSFET和0 7?低端MOSFET。器件帶有0 84A峰值限流，可輸出持續0 7A。
產片介紹：HTN77A0是一個同步降壓轉換器，具有從5V到130V的寬輸入電壓，集成了1 8?高側MOSFET和0 7?低端MOSFET。器件帶有0 84A峰值限流，可輸出持續0 7A。
┄┄┄詳細介紹┄┄┄
■ 概述
HTN77A0是一個同步降壓轉換器，具有從5V到130V的寬輸入電壓，集成了1.8?高側MOSFET和0.7?低端MOSFET。器件帶有0.84A峰值限流，可輸出持續0.7A。
HTN77A0采用基于恒定導通時間(COT)控制架構，支持跳周期調制(PFM)，有助于轉換器在輕負載下實現高效率:HTN77A0F則在輕載時仍工作在強制PWM。
HTN77A0具有100kHz至1MHz的可編程開關頻率，外部電阻可調。
HTN77A0允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為50ns。該器件提供3ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN77A0具有外部環路補償功能，可靈活優化環路穩定性或環路響應。
HTN77A0提供谷值電流限制、峰值電流限值、熱關斷保護和輸入電壓欠壓保護。該器件采用ESOP8封裝。
HTN77A0采用基于恒定導通時間(COT)控制架構，支持跳周期調制(PFM)，有助于轉換器在輕負載下實現高效率:HTN77A0F則在輕載時仍工作在強制PWM。
HTN77A0具有100kHz至1MHz的可編程開關頻率，外部電阻可調。
HTN77A0允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為50ns。該器件提供3ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN77A0具有外部環路補償功能，可靈活優化環路穩定性或環路響應。
HTN77A0提供谷值電流限制、峰值電流限值、熱關斷保護和輸入電壓欠壓保護。該器件采用ESOP8封裝。
■ 特點
?內置1.8Ω/700mΩ高低端功率管，無需外部續流二極管，輕載高效率
?寬輸入電壓范圍：5V~130V
?輸出最大持續電流：0.7A
?超低靜態電流：10uA；3uA關斷電流
?可接近100%占空比工作
?脈沖跳躍模式使得輕載下高效率(HTN77A0P), 或強制PWM(HT77A0F)

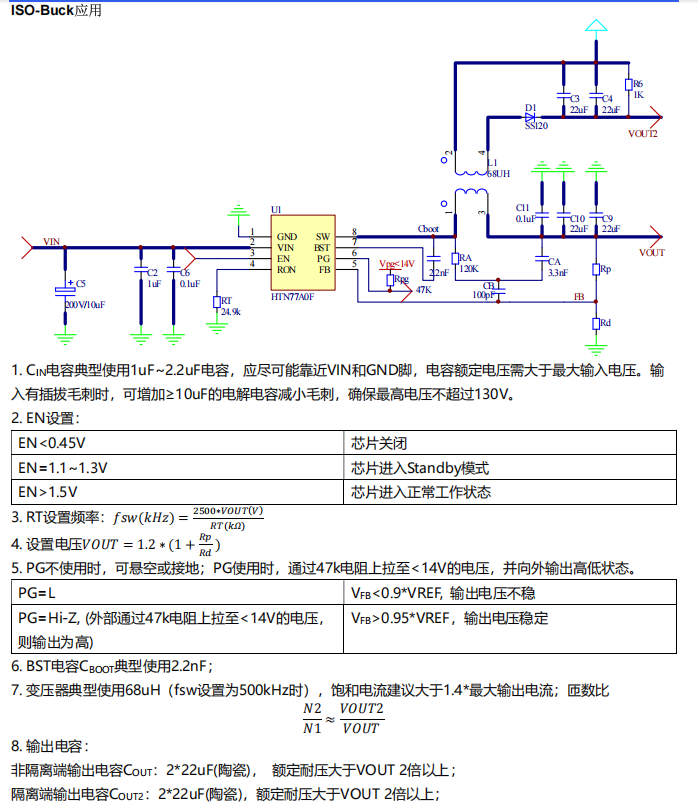

?FPWM支持隔離降壓拓?fù)?
?最高1MHz可編程開關頻率
?開漏的PG pin，指示輸出電壓正常
?COT控制架構
?峰值和谷值限流保護
?欠壓保護和過熱關斷保護
?無鉛封裝，ESOP8
■ 應用
? 磚塊電池模組 ? 電池包 ? 汽車系統
? 高壓電池組 ? 工業電源

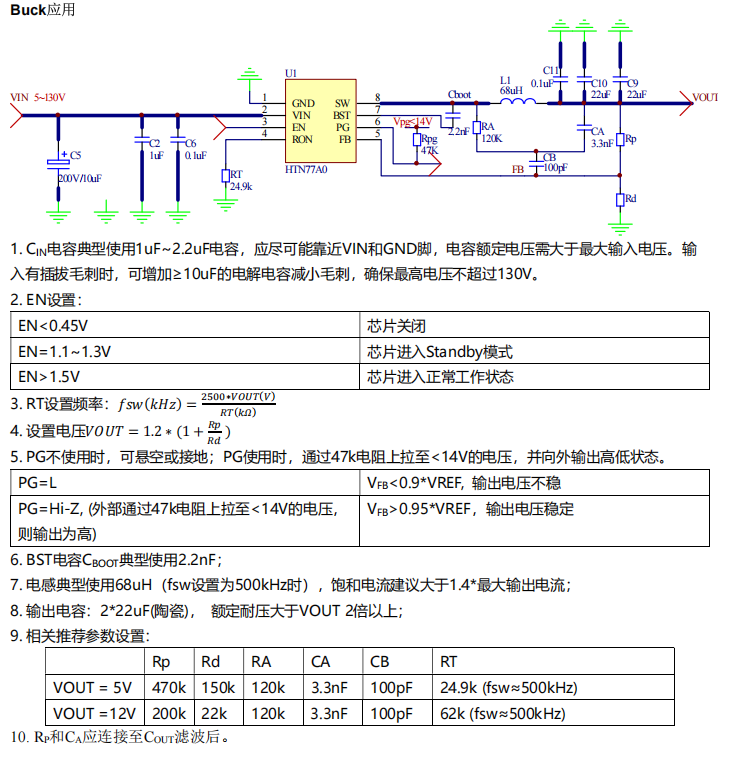

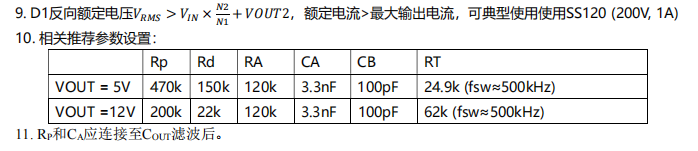

■ 典型應用圖
