雙聲道電感式升壓功放
產品名稱：HTA8128 內置升壓的60W立體聲D類音頻功放
型號： HTA8128
產片介紹：?HTA8128是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出。 ? ?
產片介紹：?HTA8128是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出。 ? ?
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8128是一款內置升壓的立體聲D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出以及并聯PBTL單聲道輸出。
HTA8128內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8128內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
HTA8128內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
此外，HTA8128內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
■ 特點
• 輸出功率(fIN=1kHz, RL=4Ω, BTL)
雙鋰電7.4V: 2×40W(VouT=18V,THD+N= 10%)
三鋰電12V: 2×60W(VOUT=22V,THD+N=10%)
• 輸出功率(fIN=1kHz,RL=2Ω，PBTL)
雙鋰電7.4V: 77W(VOUT=18V,THD+N=10%)
三鋰電12V: 120W(VOUT=22V,THD+N=10%)
• VBAT供電范圍:2.7V至VOUT
• D類功放擴頻功能
• 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
• 內置升壓電路:可調節的升壓值和升壓限流
• D類功放擴頻功能
• 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
• 內置升壓電路:可調節的升壓值和升壓限流
• 保護功能:過流/過熱/欠壓異常/過壓保護功能
• 無鉛無鹵封裝，ETSSOP32(EP UP)
■ 應用
• 智能音響 • 無線音響 • 便攜式音箱
• 2.1聲道小音箱 • 拉桿音箱 • 便攜式游戲機

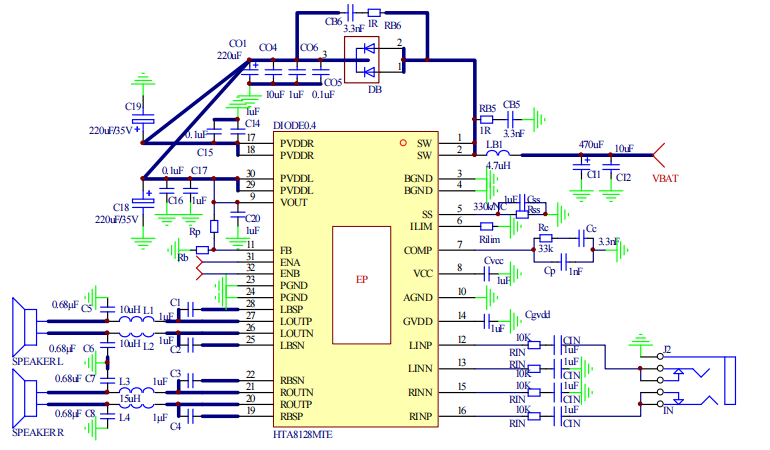

■ 典型應用圖
