詳解PD協議的FRS 機制
在USB Power Delivery 3.0以上版本中,規定了一種快速功率角色切換的機制,即Fast Role Swap,簡稱FRS。FRS的主要功能是,當用戶使用外接電源的USB拓展塢(USB Hub)時,若用戶拔掉外接電源,則系統會快速切換供電Source,防止系統斷電。下文會詳細介紹FRS的應用場景,以及從原理層面詳述其實現方式,并舉例說明FRS的實際應用。
FRS的典型應用場景

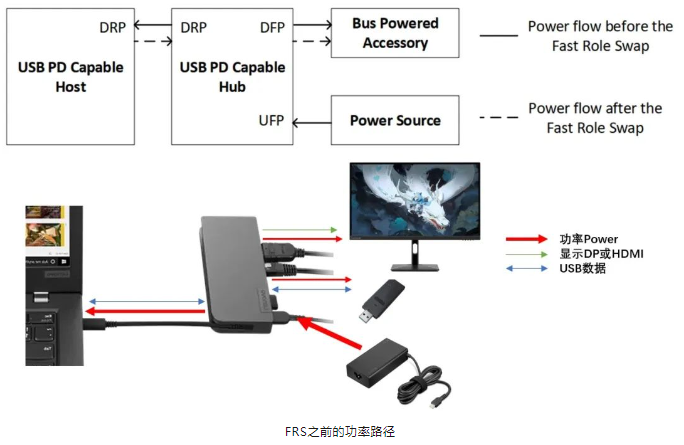

下圖是典型的FRS的應用場景。該場景包含三個主要設備,Type-C電源適配器,USB拓展塢(Hub)以及一臺筆記本。通常,Hub至少有兩個Type-C口,一個C口作為Sink,連接電源適配器;另一個Type-C口作為上行口,連接筆記本。功率方面,Hub作為Source,通過PD協議給筆記本提供電能;數據方面Hub與筆記本之間進行USB數據和DP信號的傳輸(若該Hub支持DP Alt Mode,即Hub可以拓展DP或HDMI顯示)。
這種場景下,想象一下用戶可能正在拷貝U盤,或通過Hub外接顯示器給客戶展示產品方案,用戶無意中拔掉了Type-C電源,那么對于不支持FRS功能的產品,用戶會發現,由于供電突然中斷,U盤拷貝也因中斷而失敗了,顯示器黑屏了,直到筆記本作為Source重新啟動供電。這時,用戶不得不重新進行U盤拷貝,并尷尬地向客戶解釋剛剛發生的狀況。

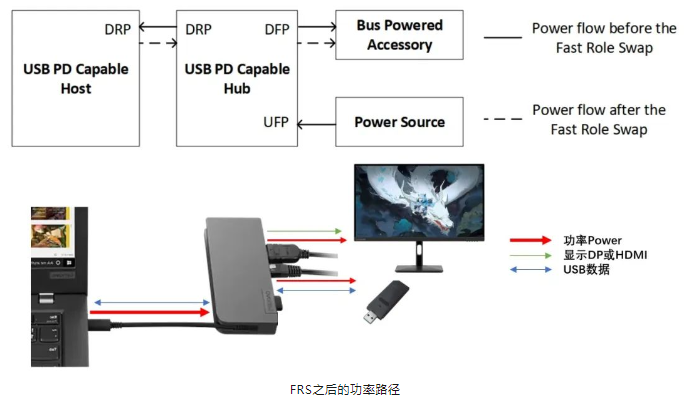

FRS完美地解決了上述供電突然中斷的問題。在Type-C電源拔掉的瞬間,Hub和筆記本之間會立刻觸發FRS機制,使得功率流向在不斷電的情況下發生切換。
基于FRS技術,用戶可以任意的插拔Type-C電源,而不會發生數據中斷,或顯示器黑屏的問題。
FRS的實現機制

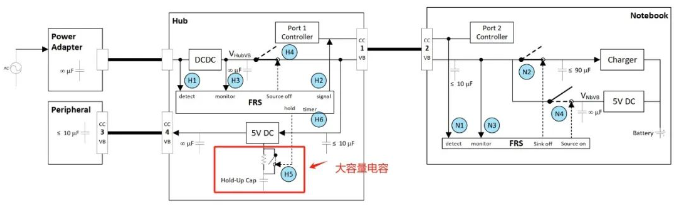

該功能需要Hub端和筆記本端同時支持FRS。下面會從信號與功率切換的層面,以及PD信息的溝通序列兩個層面介紹,在FRS這個過程中,兩個層面是如何協調工作的。下圖是FRS完整的實現框圖和電壓變化時序。
信號和功率切換
A. 電源適配器拔出,連接到Hub的Type-C端口電壓開始下降,并降至最低有效電壓閾值(vSrcValid_min,即有效電壓-0.5V)以下;
B. Hub向筆記本發送FRS信號(通過CC實現);
C. 筆記本檢測到FRS信號后,在15ms內(tFRSwapInit)向Hub發送FR_Swap信息;
D. VBUS電壓持續下降,Hub和筆記本會同時檢測VBUS降至5V以下。Hub會向筆記本發送PS_RDY(如下步驟5);
E. 當筆記本檢測到VBUS降至5V以下時,筆記本打開供電Switch,對VBUS進行供電。這個過程需要在150us(tSrcFRSWap)內完成;
F. Hub切換CC上拉Rp至下拉Rd;
G. 筆記本切換CC下拉Rd至上拉Rp
至此,雙方便實現了不斷電的快速功率角色切換。這個過程中,F(xiàn)RS信號的檢測是由Policy Engine (PE)來完成的,而其他部分由Device Policy Manger (DPM ) 完成。
PD信息溝通序列
1. 筆記本在接收到FRS信號(步驟C)后,向Hub發送FR_Swap信息;
2. Hub評估完該指令后,回復Accept;
3. 當Hub檢測到VBUS電壓降至5V以下(步驟D)時,發送PS_RDY信息,準備切換新的Source;
4. 當筆記本打開供電Switch給VBUS供電(步驟E)時,發送PS_RDY信息。

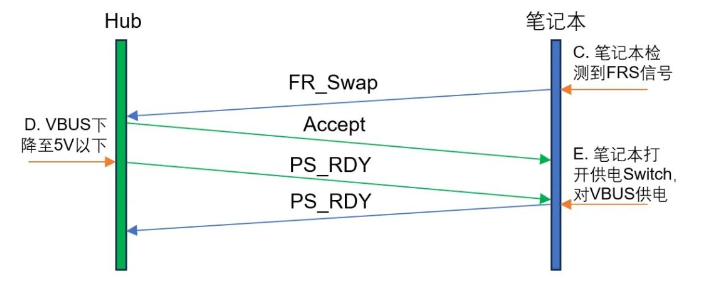

至此在PD信息溝通序列層面就完成了FRS。需要說明的是,該序列描述省去了GoodCRC信息。如下是PD信息溝通序列的示意圖。
FRS應用舉例
下面通過一個應用實例說明FRS的實現過程。我們會更多介紹PD信息溝通序列是如何實現的。下圖是實際應用中,設備之間的連接方式和內部設計簡化圖。
在硬件設計上,Hub內部需要增加一個大容量電容,以保證FRS過程中(步驟D-E),盡可能地維持電壓穩定。
在進行FRS之前,Hub已經與筆記本完成了基本通信,并實現供電。為了后續保證能夠進行FRS,這個過程還需要進行一些初始配置(FRS Initial Setup),例如判斷Hub是否支持FRS,Hub的受電能力是多少等等。
完成初始配置以后,系統確定雙方支持FRS。接下來當用戶拔出電源適配器時,系統進入FRS過程。
至此,供電Source從Hub端切換至了筆記本端。需要說明的是,大多數Hub支持HDMI或DP的拓展顯示功能,為了便于理解,這里沒有展示出DP Altmode的相關協議。整個FRS過程不存在協議和供電斷連的狀態,因此在用戶端,不會看到數據拷貝中斷或顯示器中斷的問題。
