產品名稱：NS4117X 系列 外置 MOS 管開關降壓型 LED 恒流控制器
型號： NS4117X
產片介紹：? NS4117X系列是一款外圍電路簡單的降壓型平均電流檢測模式的 LED 恒流控制器，輸入電壓最高支持100V電壓范圍，輸出電流可調，支持一顆或多顆串聯 LED 應用的非隔離式大功率恒流 LED 驅動領域。
產片介紹：? NS4117X系列是一款外圍電路簡單的降壓型平均電流檢測模式的 LED 恒流控制器，輸入電壓最高支持100V電壓范圍，輸出電流可調，支持一顆或多顆串聯 LED 應用的非隔離式大功率恒流 LED 驅動領域。
┄┄┄詳細介紹┄┄┄
1 說明
NS4117X系列是一款外圍電路簡單的降壓型平均電流檢測模式的 LED 恒流控制器，輸入電壓最高支持100V電壓范圍，輸出電流可調，支持一顆或多顆串聯 LED 應用的非隔離式大功率恒流 LED 驅動領域。
芯片開關頻率可變，最高支持 1MHz。采用平均電流檢測模式實現輸出恒流。芯片通過 DIM引腳復用的方式可以實現 LED 開/關、模擬調光和 PWM 調光功能。
芯片內部集成了 LDO，過溫調節等功能，減小了外圍電路元件數量并提高了系統的可靠性。
NS4117X系列是一款外圍電路簡單的降壓型平均電流檢測模式的 LED 恒流控制器，輸入電壓最高支持100V電壓范圍，輸出電流可調，支持一顆或多顆串聯 LED 應用的非隔離式大功率恒流 LED 驅動領域。
芯片開關頻率可變，最高支持 1MHz。采用平均電流檢測模式實現輸出恒流。芯片通過 DIM引腳復用的方式可以實現 LED 開/關、模擬調光和 PWM 調光功能。
芯片內部集成了 LDO，過溫調節等功能，減小了外圍電路元件數量并提高了系統的可靠性。
NS4117X系列采用了SOT23-6L封裝。
2 特性
● 寬輸入電壓范圍:6-100V
● 外置 MOS 管應用
● 最大 10A 的恒流輸出
● 最高 1MHz的開關頻率
● 平均電流檢測模式
● 支持開/關使能、模擬和 PWM 調光
● 內置智能過溫保護
● 封裝:SOT23-6L
3 應用范圍
● 電瓶車照明，汽車照明
● 直流或交流輸入 LED 驅動
● 大功率 LED 照明
● LED 背光等
● 寬輸入電壓范圍:6-100V
● 外置 MOS 管應用
● 最大 10A 的恒流輸出
● 最高 1MHz的開關頻率
● 平均電流檢測模式
● 支持開/關使能、模擬和 PWM 調光
● 內置智能過溫保護
● 封裝:SOT23-6L
3 應用范圍
● 電瓶車照明，汽車照明
● 直流或交流輸入 LED 驅動
● 大功率 LED 照明
● LED 背光等

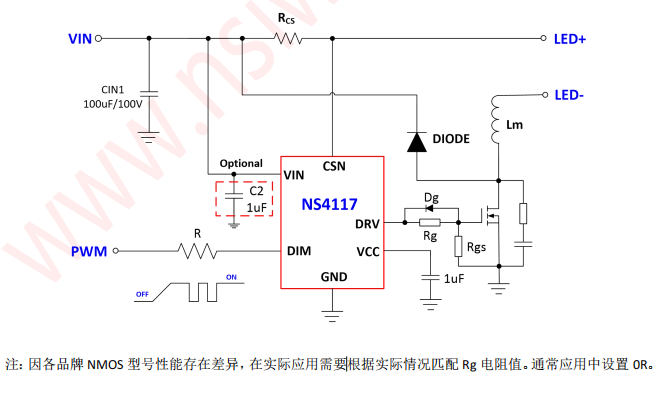

4 應用電路
