DC-DC降壓
產品名稱：HT77221 HT77211 4.0V~30V輸入，2A/1.2A同步降壓變換器
型號： HT77221 HT77211
產片介紹：? HT77221 HT77211 是一款 2A 1 2A 降壓轉 換器，具有最少的外部元件和低關斷電流。 該器件具有快速瞬態響應的特點，輸出電容器 采用低 ESR （聚合物）或超低 ESR（陶瓷），無需外部補償。
產片介紹：? HT77221 HT77211 是一款 2A 1 2A 降壓轉 換器，具有最少的外部元件和低關斷電流。 該器件具有快速瞬態響應的特點，輸出電容器 采用低 ESR （聚合物）或超低 ESR（陶瓷），無需外部補償。
┄┄┄詳細介紹┄┄┄
■ 概述
HT77221/HT77211 是一款 2A/1.2A 降壓轉 換器，具有最少的外部元件和低關斷電流。 該器件具有快速瞬態響應的特點，輸出電容器 采用低 ESR （聚合物）或超低 ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。
HT77221/HT77211 采用SOT23-6 封裝。
■ 特點
? HT77221: 2A降壓，內置100mΩ和60mΩ功率管
? HT77211: 1.2A降壓，內置100mΩ和60mΩ功率管
? 于快速瞬態響應，外部元器件少
? 輸入電壓范圍：4.0V~30V
? 輸出電壓范圍：0.8V~13V
? 脈沖跳躍模式使得輕載下高效率
? 600kHz (HT77221)或1.5MHz (HT77211)開關頻率
? 關斷電流<=1uA (典型值)
? 軟起動，輸出預先有電壓時有啟動延遲
? 逐周期過流檢測限制
? 打嗝模式過流關斷
? 欠壓保護、過熱關斷保護，不鎖定可自動恢復
? 具有使能pin
? 無鉛封裝，SOT23-6
■ 應用
? 5V, 12V或24V電源軌 ? 機頂盒
? 電視 ? 消費電子
? 嵌入式系統 ? 工業電子

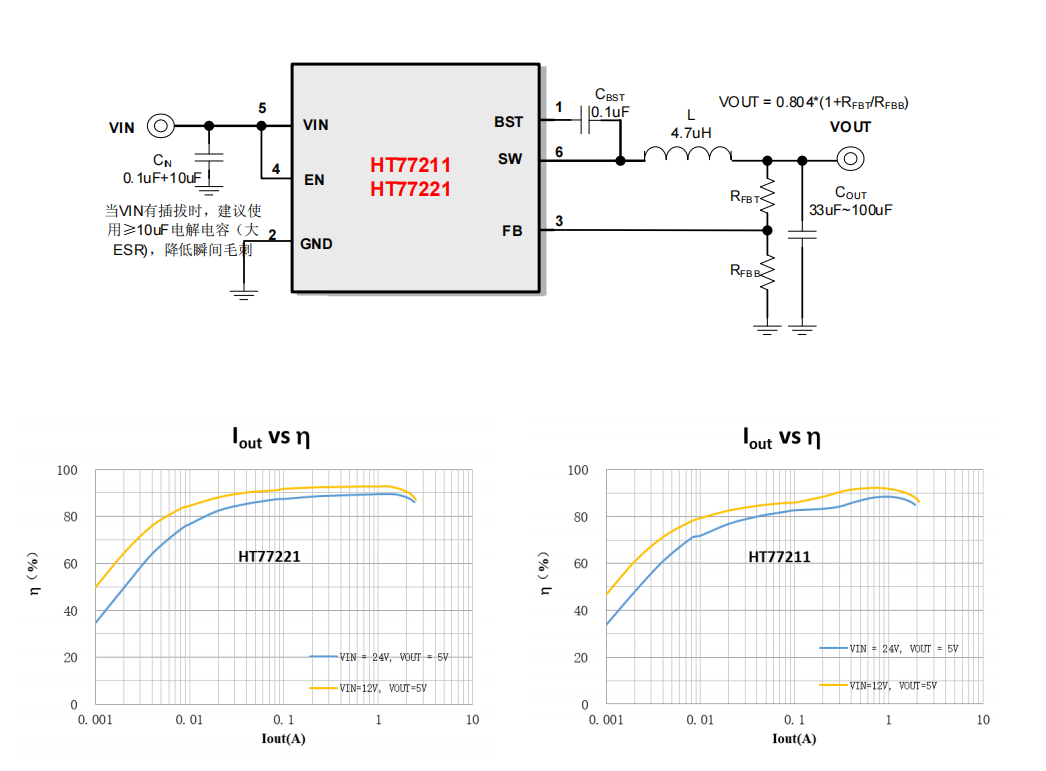

■ 典型應用圖
