DC-DC降壓
產品名稱：HT7702 2.5~5.5V輸入，2A同步降壓變換器
型號： HT7702
產片介紹：HT7702 是一款 2A同步降壓轉換器，具有最少的外部元件和低關斷電流。該器件在中到重載時，工作在典型開關頻率為1 5MHz的PWM模式；在輕載時，器件工作在高效節能模式。輸出電壓可通過外部電阻調節。
產片介紹：HT7702 是一款 2A同步降壓轉換器，具有最少的外部元件和低關斷電流。該器件在中到重載時，工作在典型開關頻率為1 5MHz的PWM模式；在輕載時，器件工作在高效節能模式。輸出電壓可通過外部電阻調節。
┄┄┄詳細介紹┄┄┄
? 概述
HT7702 是一款 2A同步降壓轉換器，具有最少的外部元件和低關斷電流。
該器件在中到重載時，工作在典型開關頻率為1.5MHz的PWM模式:在輕載時，器件工作在高效節能模式。
輸出電壓可通過外部電阻調節。
HT7702 采用SOT23-6封裝。
該器件在中到重載時，工作在典型開關頻率為1.5MHz的PWM模式:在輕載時，器件工作在高效節能模式。
輸出電壓可通過外部電阻調節。
HT7702 采用SOT23-6封裝。
? 特點
? 2A降壓，內置150mΩ和100mΩ功率管
? 輸入電壓范圍：2.5V~5.5V
? 輸出電壓范圍：0.6V~VIN
? 輕載下具有節能高效率
? 支持100%占空比低壓降
? 30uA靜態電流
? 1.5MHz典型開關頻率
? 關斷電流<=1uA (典型值)
? 軟起動，啟動延遲
? 過流檢測限制保護
? PG輸出
? 欠壓保護、過熱關斷保護，不鎖定可自動恢復
? 具有使能pin
? 無鉛封裝，SOT23-6
? 2A降壓，內置150mΩ和100mΩ功率管
? 輸入電壓范圍：2.5V~5.5V
? 輸出電壓范圍：0.6V~VIN
? 輕載下具有節能高效率
? 支持100%占空比低壓降
? 30uA靜態電流
? 1.5MHz典型開關頻率
? 關斷電流<=1uA (典型值)
? 軟起動，啟動延遲
? 過流檢測限制保護
? PG輸出
? 欠壓保護、過熱關斷保護，不鎖定可自動恢復
? 具有使能pin
? 無鉛封裝，SOT23-6
? 應用
? 5V電源軌 ? 機頂盒
? 消費電子 ? 工業電子
? 5V電源軌 ? 機頂盒
? 消費電子 ? 工業電子

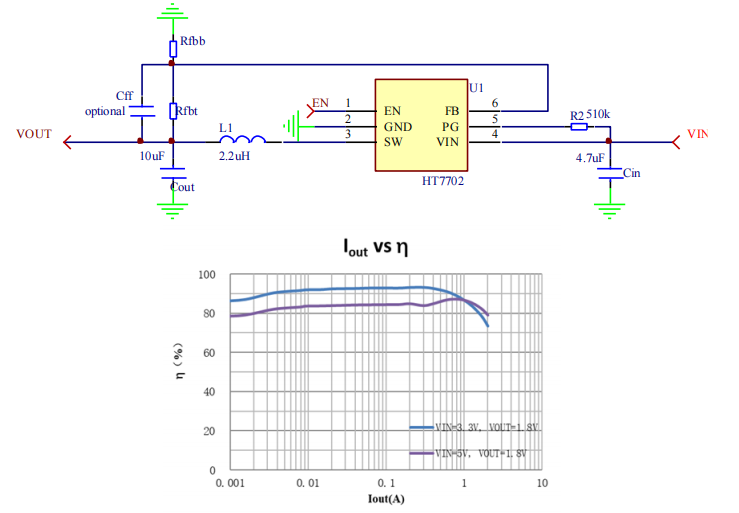

? 典型應用圖
