DC-DC升壓

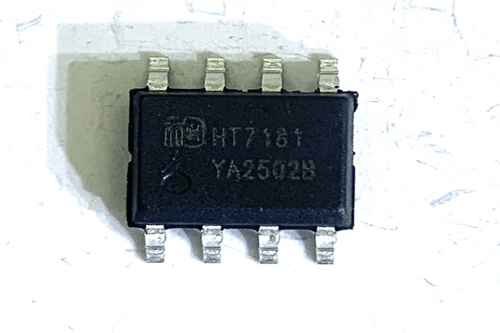

產品名稱：HT7181(16.8V，14A高效異步升壓轉換器）
型號： HT7181
產片介紹： HT7181是一款高功率異步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。?HT7181具有2 7V至16V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達16 8V的輸出電壓。

┄┄┄詳細介紹┄┄┄

■ 概述

HT7181是一款高功率異步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。

HT7181具有2.7V至16V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達16.8V的輸出電壓。

HT7181還支持可編程的軟啟動，以及可調節的開關峰值電流限制。 HT7181還支持兩種不同的tr/tf，以適應不同的EMI和效率需求。

此外，該器件還提供有18V輸出過壓保護、和熱關斷保護。

■ 特點

? 輸入電壓范圍：2.7V-16V

? 輸出電壓范圍：最高16.8V

? 固定開關頻率：360kHz

? 可編程峰值電流：14A

? 高轉換效率：

94%(VIN = 7.2V, VOUT=9.3V, IOUT =1.5A)

90%VIN = 7.2V, VOUT=9.3V,IOUT =7A)

93%(VIN = 7.2V, VOUT=12V, IOUT =1.54)

90%(VIN = 7.2V, VOUT=12V, IOUT =5.5A)

90%(VIN = 3.6V, VOUT=12V, IOUT =1A)

85%(VIN = 3.6V, VOUT=12V,IOUT =2.24)

? 低關斷功耗，關斷電流1uA

? 支持兩種tr/tf模式，應對EMI挑戰

? 可編程軟啟動

? 輸出過壓 (18V)、熱關斷等保護

? ESOP8,DFN10L無鉛封裝

■ 應用

? 無線音箱 ? 便攜式音箱
? 移動電源 ? 充電設備
? USB TYPE-C 電源傳輸 ? 拉桿音箱
? 平板電腦，筆記本電腦 ? POS機終端

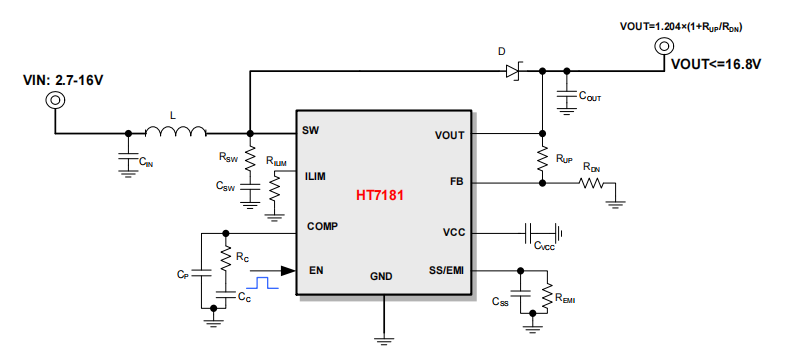

■ 典型應用圖
