4鍵
產品名稱：?PT8041 四觸控 DAC 輸出 IC
型號： ?PT8041
產片介紹：PT8041 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線 DAC 輸出。具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
產片介紹：PT8041 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線 DAC 輸出。具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8041 是一款電容式觸摸控制 ASIC，支持 4 通道觸摸輸入,1 線 DAC 輸出。具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 9uA@VDD=5V&CMOD=10nF
● 4 通道觸摸輸入
● 1 線 DAC 碼輸出
● 采用電荷分享方式實現觸摸
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● HBM ESD 優于 4KV

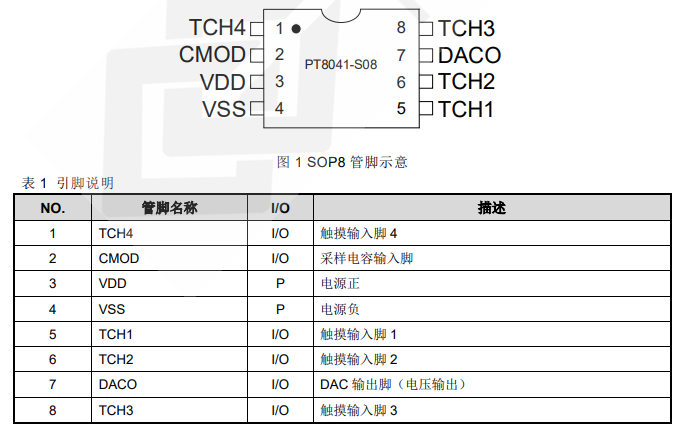

3. 封裝及引腳說明
4. 功能介紹
● 芯片采用 1 線 DAC 電壓輸出按鍵鍵值。
● 4 鍵觸摸輸入，只支持單鍵輸出，即同一時刻只能輸出一組鍵值，以獲取鍵值的先后排
序。
● DACO 腳電壓輸出誤差為：±5%
● 若長按鍵，則按鍵鍵值持續輸出。
●在無按鍵時，輸出口一直輸出高電平，當有按鍵時輸出相應鍵值如下
：表 2 鍵值表（VDAC=2.65V）
