臺燈音響觸摸芯片

產品名稱：PT8022W 單觸控單輸出 LED 調光 IC
型號： PT8022W
產片介紹：PT8022W 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 PWM 輸出，可引腳配置4 種功能。PT8022W 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。

┄┄┄詳細介紹┄┄┄

1. 產品概述

PT8022W 是一款電容式觸摸控制 ASIC，支持單通道觸摸輸入和單路 PWM 輸出，可引腳配置4 種功能。PT8022W 主要應用于觸摸調光 LED 燈具，具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。

2. 主要特性

● 工作電壓范圍：2.4~5.5V

● 待機電流約 9uA@VDD=5V&CMOD=10nF

● 單通道觸摸輸入

● 單路 PWM 輸出，頻率 20KHz

● 采用電荷分享方式實現觸摸

● 可引腳配置 4 種功能

● 內置穩壓源、上電復位和低壓復位等硬件模塊

● 內置實時環境自適應、高效數字濾波等軟件算法

● HBM ESD 優于 4KV

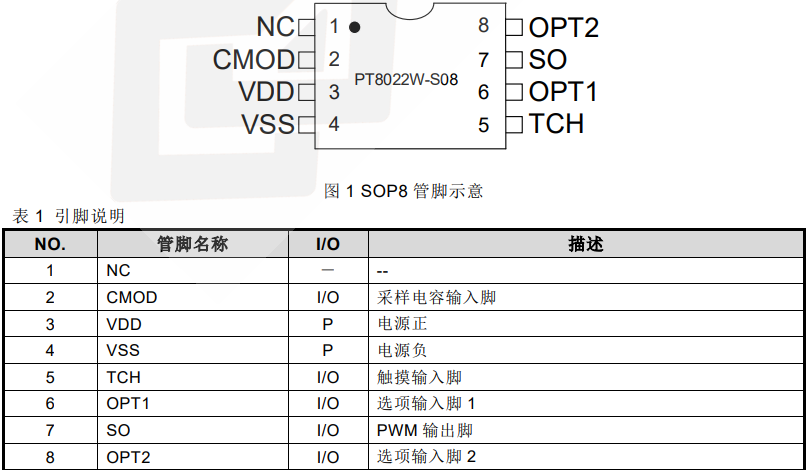

3. 封裝及引腳說明

4. 功能介紹

● TCH 觸摸輸入對應 SO 燈光控制輸出（PWM）。共有四種功能可選，由 OPT1/OPT2 管腳上電前的輸入狀態來決定。芯片管腳有內部上拉，懸空為 1，接 GND 為 0，具體如下表：

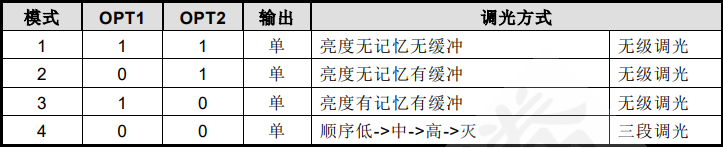

表 2 功能模式

詳細功能說明如下：

● 模式 1：亮度無記憶無緩沖 LED 觸摸無級調光功能

? TCH 觸控輸入對應 SO 的 PWM 調光 LED 輸出。初始上電時，燈為關滅狀態。

? 短按觸摸（觸摸持續時間小于 550ms）時，可實現燈光的亮滅控制。一次短按觸摸，燈

亮；再一次短按觸摸，燈滅，如此循環。燈光點亮或關滅時，無亮度緩沖，且燈光點亮

初始亮度固定為 90%占空比。

? 長按觸摸（觸摸持續時間大于 550ms）時，可實現燈光無級亮度調節。一次長按觸摸，

燈光亮度逐漸增加，松開時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒

鐘，則燈光亮度達到最大亮度后不再變化；再一次長按觸摸，燈光亮度逐漸降低，松開

時燈光亮度停在松開時刻對應的亮度，若長按時間超過 3 秒鐘，則燈光亮度達到最小

亮度后不再變化，如此循環。

? 最低亮度的 PWM 信號占空比為 2%，最高亮度為 100%。關燈情況下長按觸摸也可開

燈，此時按鍵按下后先以 90%亮度點燈，若超過 550ms 后仍未松開，則向下無級調

光。

? 短按觸摸和長按觸摸可以在任何時候隨意使用，相互之間功能不受干擾和限制。

● 模式 2：亮度無記憶有緩沖 LED 觸摸無級調光功能

? 在模式 1 的基礎上，在點擊觸摸開燈和關燈時，通過使燈光由一個較低亮度平滑過渡

到開燈初始亮度，在點擊觸摸關燈時，使燈光由當前亮度平滑降低直至關滅，從而達到

亮度平滑變化的視覺緩沖效果，起到保護眼睛和視力的效果。

● 模式 3：亮度有記憶有緩沖 LED 觸摸無級調光功能

? 在模式 2 的基礎上增加了亮度記憶功能。即在電源不斷電的情況下，每次短按觸摸關

燈時的亮度會被記憶，下次短按觸摸開燈時會以此亮度作為初始亮度。

? 初始上電或斷電后重新上電，第一次開燈的初始亮度固定為 90%最高亮度，第一次調光

的方向固定為向下調光。

? 未斷電短按開燈后第一次長按調光的方向由之前記憶的亮度值來決定，若記憶亮度值大

于 45%，則向下調光；若記憶亮度值小于 45%，則向上調光。

● 模式 4：LED 三段觸摸調光功能

? 初始上電時，SO 輸出全低電平，燈為關滅狀態。

? 每次點擊觸摸，燈光亮度按低亮

度->中亮度->高亮度->滅依次循環變化，低、中、高三檔亮度對應的 PWM 占空比分別

為 10%、40%、100%。

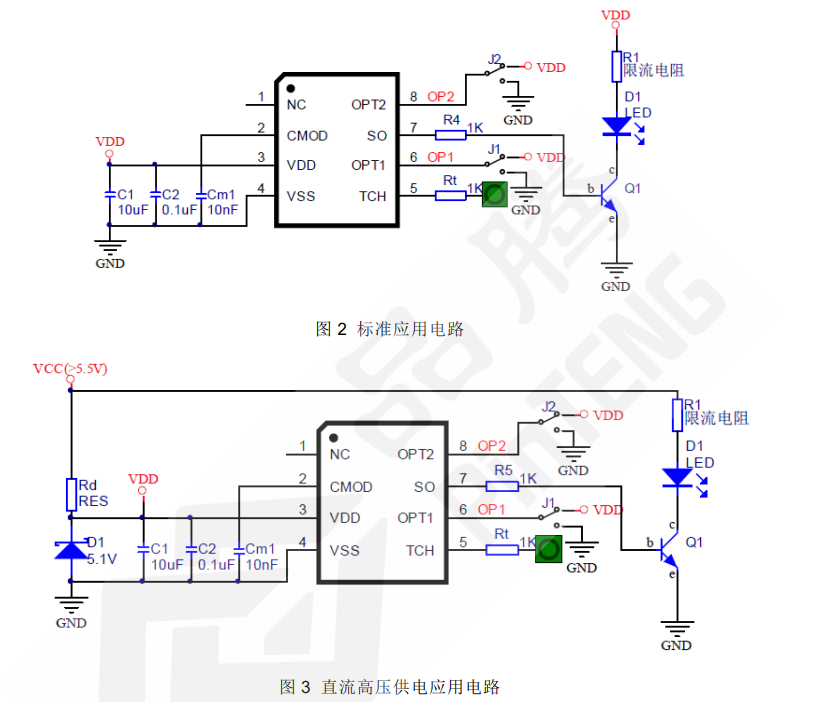

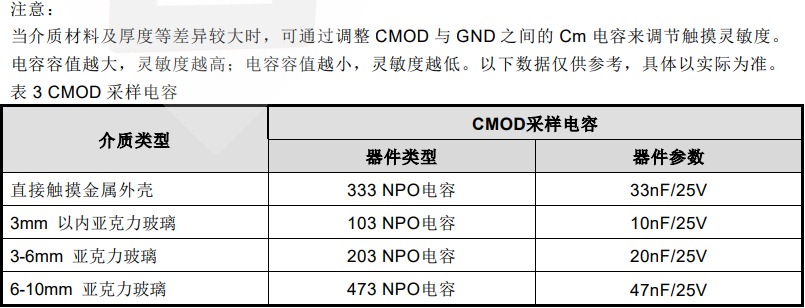

5. 應用電路
