單節鋰電池充電IC
產品名稱：SLM6300（高耐壓 2.5A 同步降壓鋰電池充電器）
型號： SLM6300
產片介紹：SLM6300 是一款面向5V交流適配器的2 5A鯉離子電池充電器。它是采用550KHZ固定頻率的同步降壓型轉換器，因此具有高達90%以上的充電效率，自身發熱量極小。
產片介紹：SLM6300 是一款面向5V交流適配器的2 5A鯉離子電池充電器。它是采用550KHZ固定頻率的同步降壓型轉換器，因此具有高達90%以上的充電效率，自身發熱量極小。
┄┄┄詳細介紹┄┄┄
■ 概述
SLM6300 是一款面向5V交流適配器的2.5A 鋰離子電池充電器。它是采用550KHz固定頻率的同步降壓型轉換器，因此具有高達90%以上的充電效率，自身發熱量極小。
SLM6300集成了28V高壓器件，可以有效防止浪涌電壓或者是誤接高電壓適配器引起的芯片損壞，具有極高的安全性。
SLM6300包括完整的充電終止電路、自動再充電和一個精確度達±1%的4.2V預設充電電壓，內部集成了防反灌保護、輸出短路保護、芯片及電池溫度保護等多種功能。
SLM6300采用小型化的DFN3x3-10L封裝，并且只需極少的外圍元器件，只需極小面積的
PCB板，因此能夠被嵌入在各種手持式應用中，作為大容量電池的高效充電器。
■ 特性
● 工作電壓最高6.0V，耐壓28V
● 550KHz固定開關頻率
● 高達90%以上的輸出效率
● 最大2.7A的可調輸出電流
● 輸入電流自動識別，適配器自適應
● 無需防反灌電流二極管
● 無需外置功率 MOS 管或續流二極管
● 精度達到±1%的4.2V充電電壓
● 可耐28V高壓的充電狀態雙指示輸出
● 關機電流僅20uA
● 2.9V涓流充電
● 軟啟動限制了浪涌電流
● 電池溫度監測功能
● 輸出短路保護功能
● 極小化的DFN3x3-10L封裝
■ 最大額定值
● 輸入電源電壓（VIN）：-0.3V~28V
●?VGC：VIN-7V~VIN+0.3V
● NCHRG、NSTDBY：-0.3V~28V
●?BAT：-0.3V~14V
●?VS：-0.3V~14V
●?LX：-0.3V~14V
●?其它：-0.3V~7V
●?BAT短路持續時間：連續
● 最大結溫：145℃
● 工作環境溫度范圍：-40℃~85℃
●?貯存溫度范圍：-65℃~125℃
●?焊接溫度（時間10秒）：260℃
■ 電子應用：
● 電子煙
● 電動玩具
● 電動工具
● MP3、MP4播放器
● 數碼相機
● 電子詞典
● GPS
● 便攜式設備、各種充電器

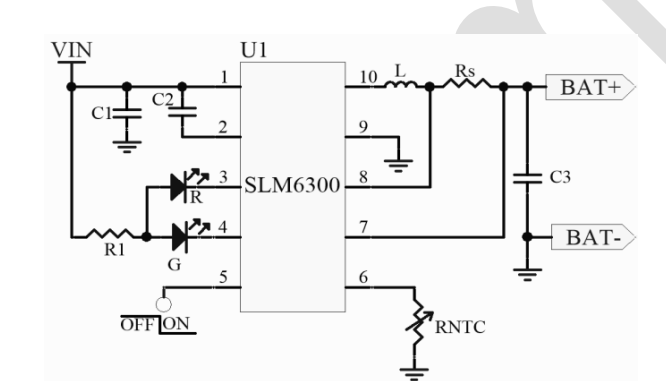

■ 典型應用
