產品名稱：TP4100/TP4101/TP4102 (1000mA/600mA/1000mA 線性充電、放電保護芯片
型號： TP4100/TP4101/TP4102
產片介紹：TP4100 TP4101 TP4102 是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創 5V 電源正負極反接保護（需接 0 3Ω電阻），帶電池正負極反接保護，兼容大小3mA-1000mA 充電電流。其采用恒定電流 恒定電壓線性控制，薄型 DFN 與 TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。
產片介紹：TP4100 TP4101 TP4102 是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創 5V 電源正負極反接保護（需接 0 3Ω電阻），帶電池正負極反接保護，兼容大小3mA-1000mA 充電電流。其采用恒定電流 恒定電壓線性控制，薄型 DFN 與 TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。
┄┄┄詳細介紹┄┄┄
■ 描述
TP4100/TP4101/TP4102 是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創 5V 電源正負極反接保護（需接 0.3Ω電阻），帶電池正負極反接保護，兼容大小 3mA-1000mA 充電電流。其采用恒定電流/恒定電壓線性控制，薄型 DFN 與 TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能，可直接從 USB 或太陽能取電。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V 之后，充電電流降至設定值 1/10，TP4100 將自動終止充電。
TP4100 的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自激活恢復，其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電狀態引腳（TP4101 有一個充電指示狀態引腳）。
TP4100 采用 8 引腳 DFN3*3 封裝，充電電流范圍 3mA-1000mA。TP4101 采用 6 引腳 TSOT23 封裝，充電電流范圍 3mA-600mA。TP4102 采用 8 引腳 DFN2*2 封裝，充電電流范圍 3-1000mA。
■ 特點
· 首創 5V 電源反接保護（需接 0.3Ω的耗散電阻）；
· 兼容大小 3mA-1000mA 的可編程充電電流；
· 鋰電池正負極反接保護；
· 涓流-恒定電流-恒定電壓三段式充電；
· 充電模式電源功率自適應；
· 精度達到±1%的 4.2V 預設充電電壓；
· 最高輸入可達8V；
· 20%恒流預充電；
· C/10充電終止；
· 充電待機模式下的電源電流 80μA，
· 放電模式下 BAT 待機電流 4μA；
· 電池2.7V欠壓保護停機，充電自恢復；
· 過充保護，輸出短路保護，輸出過流保護；
· 保護后，8秒左右后，自恢復；
· 多種封裝 DFN3*3-8/TSOT23-6/DFN2*2-8。
■ 絕對最大額定值
· 輸入電源電壓（VCC）：-5V～8V
· PROG：-0.3V～VCC+0.3V
· BAT：-4.2V～8V
· CHRG：-0.3V～8V
· BAT 短路持續時間：連續
· BAT 引腳電流：1200mA
· PROG 引腳電流：1500μA
· 最大結溫：145℃
· 工作環境溫度范圍：-40℃～85℃
· 貯存溫度范圍：-65℃～125℃
· 引腳溫度（焊接時間 10 秒）：260℃
■ 應用
· 微型鋰電池設備
· 可穿戴、高集成度鋰電池設備
· 鋰電池便攜設備等
■ 典型應用

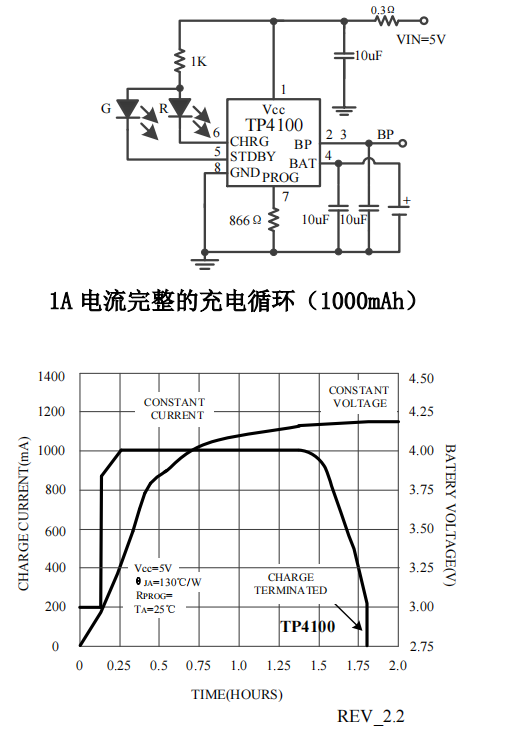

TP4100 單節鋰離子電池 1A 充電電路
