耳機功放
產品名稱：HT97230 3D環繞和低音增強功能 125mW免輸出精合電容立體聲驅動
型號： HT97230
產片介紹：HT97230是一款差分輸入 單端輸入可直接輸出驅動的耳機放大器 線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率，或?yàn)?kQ負載輸出3VRMS ，在3 3V供電時，器件可為600Q 輸出2VRMS
產片介紹：HT97230是一款差分輸入 單端輸入可直接輸出驅動的耳機放大器 線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率，或?yàn)?kQ負載輸出3VRMS ，在3 3V供電時，器件可為600Q 輸出2VRMS
┄┄┄詳細介紹┄┄┄
■ 概述
HT97230是一款差分輸入/單端輸入可直接輸出驅動的耳機放大器/線路驅動器。5V供電時，器件可為32ohm耳機提供125mW的功率，或?yàn)?kn負載輸出3VRMS ，在3.3V供電時，器件可為600Q 輸出2VRMS。
器件具有卓越的3D環繞技術，以實現真實自然的現場環繞效果。器件還集成了低音增強技術，其可為局部低音提供低失真的增強效果。這兩種功能均可通過外部電阻、電容參數進行調節。
器件具有卓越的3D環繞技術，以實現真實自然的現場環繞效果。器件還集成了低音增強技術，其可為局部低音提供低失真的增強效果。這兩種功能均可通過外部電阻、電容參數進行調節。
器件可通過外部電阻調節增益(固定增益6dB版本需要提前定制)。器件在音頻范圍內具有卓越的THD+N表現。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸容易引入失真的輸出稠合電容。
器件使能開關時，沒有咔嗒/類聲。
器件封裝為4mm x 4mm，24-pin QFN-PP，能在-40°C 至 +85°C 溫度范圍內工作。 20-pin QFN-PP需要提前定制。
器件的啟動時間為4.2ms，另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸容易引入失真的輸出稠合電容。
器件使能開關時，沒有咔嗒/類聲。
器件封裝為4mm x 4mm，24-pin QFN-PP，能在-40°C 至 +85°C 溫度范圍內工作。 20-pin QFN-PP需要提前定制。
■ 特點：
· 可調節的3D環繞功能
· 可調節的低音增強功能
· 輸出無需隔直流電容
· 卓越的低音效果
· 無咔嗒/噼噗聲
· 低THD+N: 最低0.001%
· 低噪聲,Vn:7uV
· 支持單端輸入和全差分輸入
· 2.5V至5.2V較寬的電源工作范圍
· 可調節的低音增強功能
· 輸出無需隔直流電容
· 卓越的低音效果
· 無咔嗒/噼噗聲
· 低THD+N: 最低0.001%
· 低噪聲,Vn:7uV
· 支持單端輸入和全差分輸入
· 2.5V至5.2V較寬的電源工作范圍
· 輸出功率: 125mW (fIN = 1kHz, VDD=5V,RL=32Ω,THD+N= 0.1%)
· 輸出擺幅:
3Vrms (fIN = 1kHZ, VDD=5V, RL=1kΩ,THD+N<0.1%);
· 輸出擺幅:
3Vrms (fIN = 1kHZ, VDD=5V, RL=1kΩ,THD+N<0.1%);
2Vrms (fIN = 1kHz, VDD= 3.3V, RL=600Ω,THD+N<0.1%);
·無鉛封裝 QFN24L-PP 4mm*4mm
·無鉛封裝 QFN24L-PP 4mm*4mm
■ 應用：
· 耳機 · 多媒體音頻接口
· 機頂盒 · 藍光/DVD播放器
· LCD電視 · 音頻消費電子產品

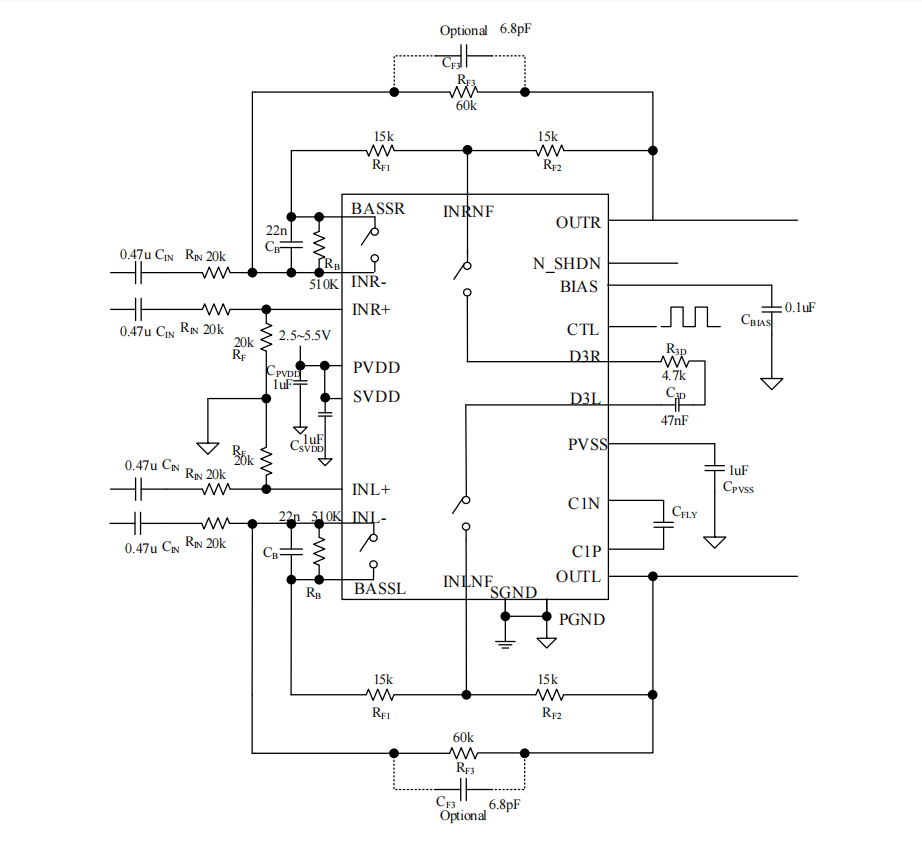

■ 典型應用圖
