產品名稱：HT3163 免電感濾波40W AB/D類音頻功放
型號： HT3163
產片介紹：HT3163是一款高效AB D類音頻功率放大器。在D類模式，18V供電、THD+N=10%條件下，能夠持續提供40W 4Q 功率輸出。在AB類模式，12V供電、THD+N=10%條件下，能夠持續輸出17W 4Q功率。
型號： HT3163
產片介紹：HT3163是一款高效AB D類音頻功率放大器。在D類模式，18V供電、THD+N=10%條件下，能夠持續提供40W 4Q 功率輸出。在AB類模式，12V供電、THD+N=10%條件下，能夠持續輸出17W 4Q功率。
┄┄┄詳細介紹┄┄┄
■ 概述
HT3163是一款高效AB/D類音頻功率放大器。在D類模式，14V供電、THD+N=10%條件下，能夠持續提供25W/4Ω功率輸出。在AB類模式，12V供電、THD+N=10%條件下，能夠持續輸出17W/4Ω功率。
HT3163具有先進的擴頻功能來抑制EMI,使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT3163內置關斷功能使待機電流最小化，還集成了短路保護、熱保護和電源欠壓異常保護等功能。
HT3163具有防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真 (破音 ),也能自適應地防止在電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
■ 特點
·輸出功率
15W (VDD=12V, RL=4Ω, THD+N=1%, Class D)
15W (VDD=12V, RL=4Ω, THD+N=1%, Class D)
20W (VDD=14V,RL=4Ω, THD+N=1%,Class D)
25W (VDD=14V,RL=4Ω, THD+N=10%,Class D)
7.5W(VDD=7.4VRL=4Ω,THD+N=10%,Class AB)
17W(VDD=12V,RL=4Ω,THD+N=10%,Class AB)
·單電源系統，3V-16V寬電壓輸入范圍
·低靜態電流: 7mA(VDD = 12V、帶LC 和負載Class D)
·ACF防破音功能可選
·擴頻功能，免電感濾波
·ACF防破音功能可選
·擴頻功能，免電感濾波
·模擬差分/單端輸入
·保護功能:過流/過熱/欠壓異常和短路保護
·保護功能:過流/過熱/欠壓異常和短路保護
·無鉛無鹵封裝，ESSOP10
■ 應用
·條形音箱 ·無線智能音箱
·便攜式音箱 ·消費類音頻應用
·拉桿音箱 ·LCD電視/監視器
·便攜式音箱 ·消費類音頻應用
·拉桿音箱 ·LCD電視/監視器

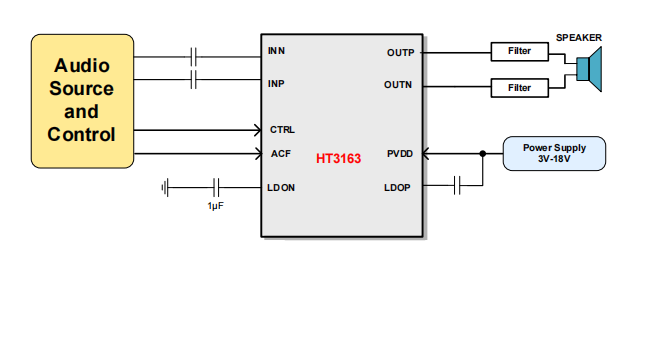

■ 典型應用圖
