AB類功放
產品名稱：NS4102 2.4W 單聲道 AB 類音頻功率放大器
型號： NS4102
產片介紹：NS4102是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
產片介紹：NS4102是一款A(yù)B類橋式輸出音頻功率放大器。其應用電路簡單，只需極少數外圍器件。輸出不需要外接耦合電容或上舉電容和緩沖網絡，更適合用于便攜系統。
┄┄┄詳細介紹┄┄┄
1.說明
NS4102是一款A(yù)B類橋式輸出音頻功率放大器。 其應用電路簡單，只需極少數外圍器件。輸出不需 要外接耦合電容或上舉電容和緩沖網絡，更適合用 于便攜系統。
NS4102 可以通過SD控制引腳進入低功耗關斷 模式，從而減少功耗。通過配置外圍電阻可以調整 放大器的電壓增益，方便應用。 NS4102 提供 SOP8 封裝，額定的工作溫度范圍 為-40℃至 85℃。
2.特性● 電壓范圍 3.0V-5.5V
● 輸出功率: 2. 4W@RL=4Ω/THD+N=10%
● 關斷模式漏電流：1uA（典型）
● SD引腳低電平關斷模式
● 單位增益穩定
● 外置反饋電阻和輸入電阻，增益可調
● 采用 SOP8 封裝
3. 應用范圍
● 智能穿戴
● 行車記錄儀

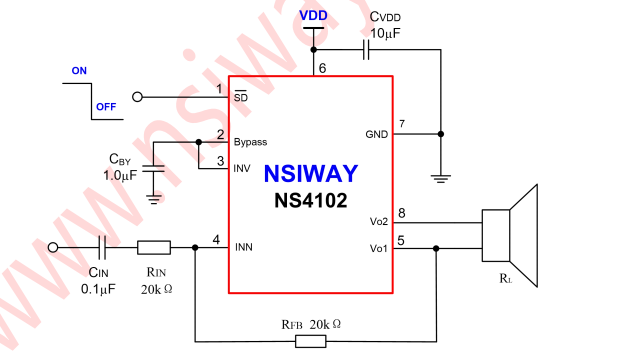

4. 典型應用電路
