有刷直流電機驅動
產品名稱：HTD8236(N) 雙通道H橋電機驅動芯片
型號： HTD8236(N)
產片介紹：HTD8236是一款直流有刷電機驅動器，能夠以高達6A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入信號進行脈寬調制(PWM)來控制電機轉速，同時具備低功耗休眠模式。HTD8236集成同步整流功能，可顯著降低系統功耗要求。 ? ?
產片介紹：HTD8236是一款直流有刷電機驅動器，能夠以高達6A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入信號進行脈寬調制(PWM)來控制電機轉速，同時具備低功耗休眠模式。HTD8236集成同步整流功能，可顯著降低系統功耗要求。 ? ?
┄┄┄詳細介紹┄┄┄
■ 概述
HTD8236是一款直流有刷電機驅動器，能夠以高達6A的峰值電流雙向控制電機。利用電流衰減模式，可通過對輸入信號進行脈寬調制(PWM)來控制電機轉速，同時具備低功耗休眠模式。
HTD8236集成同步整流功能，可顯著降低系統功耗要求。
內部保護功能包含過流保護，短路保護，欠壓鎖定和過溫保護。HTD8236N提供一個故障檢測輸出管腳。
HTD8236集成同步整流功能，可顯著降低系統功耗要求。
內部保護功能包含過流保護，短路保護，欠壓鎖定和過溫保護。HTD8236N提供一個故障檢測輸出管腳。
HTD8236提供一種帶有裸露焊盤的ESOP8封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準。
■ 特點
● 單通道H橋電機驅動器
● 寬電壓供電，5.5V-36V
● 低RDS(ON)電阻，200mΩ（HS+LS）
● 6A峰值驅動輸出，4A連續驅動輸出
● PWM控制接口
● 支持低功耗休眠模式
■ 應用
● 打印機及辦公自動化設備 ● 電器
● 智能家居 ● 工業控制
■ 引腳圖

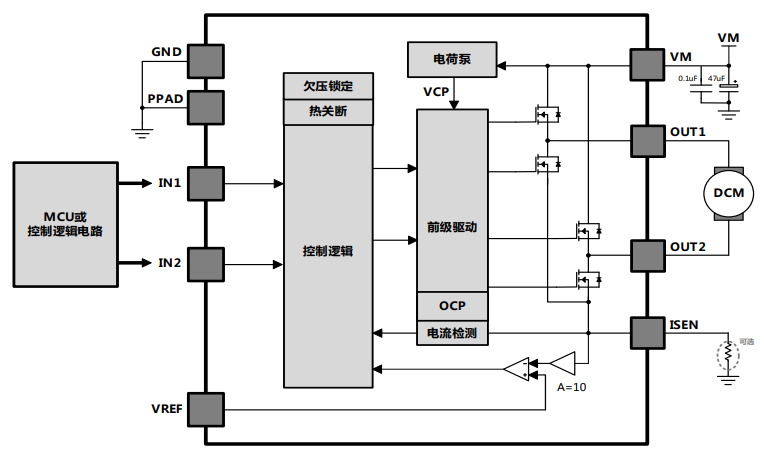

■ 典型應用圖
