模擬開關芯片
產品名稱：LN3005 超低阻 雙通道 單刀雙擲 模擬開關
型號： LN3005
產片介紹： LN3005是一個雙通道單刀雙擲模擬開關(SPDT)，適用于通信系統，醫療設備和其它便攜式電池供電設備。它采用CMOS工藝，具有雙向，超低阻值，低功耗，低漏電流，高速，高帶寬的特點，非常適合電池供電的便攜式產品采用。
產片介紹： LN3005是一個雙通道單刀雙擲模擬開關(SPDT)，適用于通信系統，醫療設備和其它便攜式電池供電設備。它采用CMOS工藝，具有雙向，超低阻值，低功耗，低漏電流，高速，高帶寬的特點，非常適合電池供電的便攜式產品采用。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN3005是一個雙通道單刀雙擲模擬開關(SPDT)，適用于通信系統，醫療設備和其它便攜式電池供電設備。它采用CMOS工藝，具有雙向，超低阻值，低功耗，低漏電流，高速，高帶寬的特點，非常適合電池供電的便攜式產品采用。
其極低的開關阻抗——0.5Ω(TYP)和快速開關時間——tON=16ns, tOFF=15ns，可以大大減少電池供電便攜式產品的信號損失，改善音頻及視頻輸出級。LN3005在封裝上采用了DFN-10和MSOP-10的封裝，體積小巧，節省了很多空間。LN3005集成了兩個單刀雙擲開關，由兩個常開NO和兩個常關NC開關組成，可以用來作為2選1的多路選擇開關。
■ 產品特點
● 電壓工作范圍：1.8V～5.5V
● 超低阻值：0.5Ω(TYP)
● 快速開關時間：tON=16ns, tOFF=15ns
● -3dB帶寬：30MHz
● 超低功耗：<0.01μW
● 軌到軌的工作范圍
● TTL/CMOS兼容
● 小體積封裝：DFN-10，MSOP-10
■ 用途
● 電池供電，手提和便攜式設備
● 手機/蜂窩式移動電話
● 膝上型，筆記本，掌上型PDA
● 通訊系統，用戶交換機
● 醫療設備，超聲波，心電圖儀
● 測試設備，便攜式儀表，數字萬用表
● 音頻和視頻傳輸，轉換
● 采樣保持電路
● 數字濾波器
● 高速多路復用
● 積分復位電路等
■ 封裝
● DFN3×3-10
● MSOP-10
LN3005是一個雙通道單刀雙擲模擬開關(SPDT)，適用于通信系統，醫療設備和其它便攜式電池供電設備。它采用CMOS工藝，具有雙向，超低阻值，低功耗，低漏電流，高速，高帶寬的特點，非常適合電池供電的便攜式產品采用。
其極低的開關阻抗——0.5Ω(TYP)和快速開關時間——tON=16ns, tOFF=15ns，可以大大減少電池供電便攜式產品的信號損失，改善音頻及視頻輸出級。LN3005在封裝上采用了DFN-10和MSOP-10的封裝，體積小巧，節省了很多空間。LN3005集成了兩個單刀雙擲開關，由兩個常開NO和兩個常關NC開關組成，可以用來作為2選1的多路選擇開關。
■ 產品特點
● 電壓工作范圍：1.8V～5.5V
● 超低阻值：0.5Ω(TYP)
● 快速開關時間：tON=16ns, tOFF=15ns
● -3dB帶寬：30MHz
● 超低功耗：<0.01μW
● 軌到軌的工作范圍
● TTL/CMOS兼容
● 小體積封裝：DFN-10，MSOP-10
■ 用途
● 電池供電，手提和便攜式設備
● 手機/蜂窩式移動電話
● 膝上型，筆記本，掌上型PDA
● 通訊系統，用戶交換機
● 醫療設備，超聲波，心電圖儀
● 測試設備，便攜式儀表，數字萬用表
● 音頻和視頻傳輸，轉換
● 采樣保持電路
● 數字濾波器
● 高速多路復用
● 積分復位電路等
■ 封裝
● DFN3×3-10
● MSOP-10

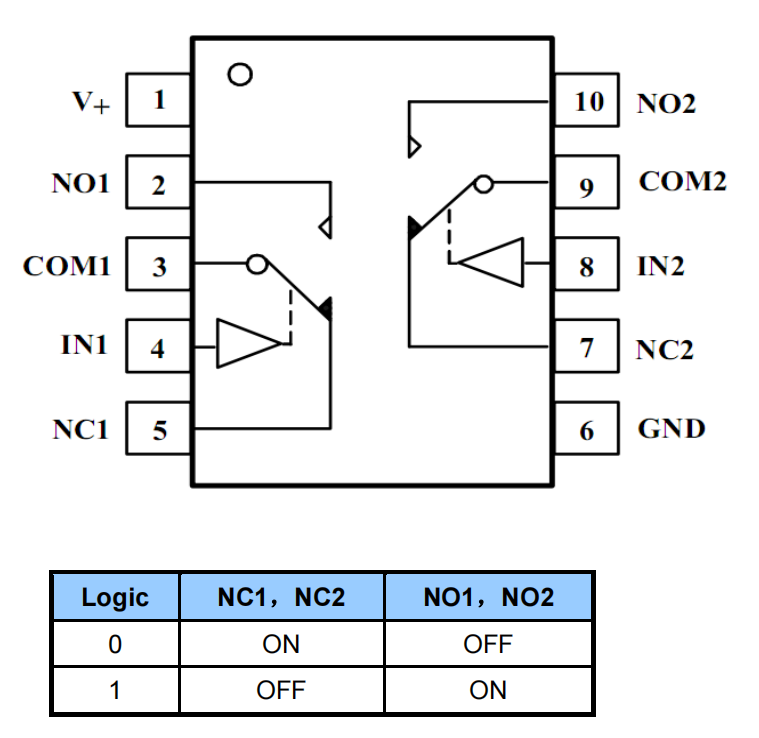

■ 功能框圖
