產品名稱：HTR3239 8x8/7x9 陣列 LED 驅動器
型號： HTR3239
產片介紹：HTR3239是一款通過1MHz的I2C接口進行編程的支持8×8或7×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
產片介紹：HTR3239是一款通過1MHz的I2C接口進行編程的支持8×8或7×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
┄┄┄詳細介紹┄┄┄
■ 概述
HTR3239是一款通過1MHz的I2C接口進行編程的支持8x8或7x9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3239能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。
另外，每個LED的開路和短路狀態都能被檢測，HTR3239能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。
HTR3239的工作電壓在2.5V到5.5V之間，并且關斷電流和工作電流都非常小。HTR3239支持SOP24封裝，可在2.5V到5.5V和-40°C to+125°C下工作。
■ 特點
?輸入電壓范圍：2.5V-5.5V
?8路電流源
?支持8×n (n=1~8), 7×9 LED 陣列配置
?獨立的256階PWM控制臺階
?每個CSx有256個直流臺階
?64個整體電流臺階
?SDB上升沿復位I 2C模塊
?32kHz的PWM頻率 (0.25k~80kHz可編程)
?支持1MHz的I2C接口
?獨立的開路和短路錯誤檢測功能
?PWM信號180度相位轉變功能
?擴頻功能
?De-Ghost
?SOP24 封裝
■ 應用
?白色家電LED面板顯示 ?IOT設備

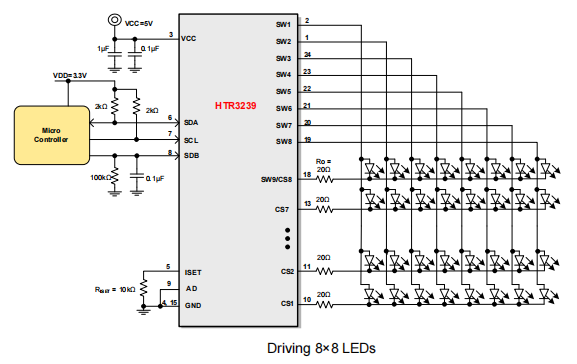

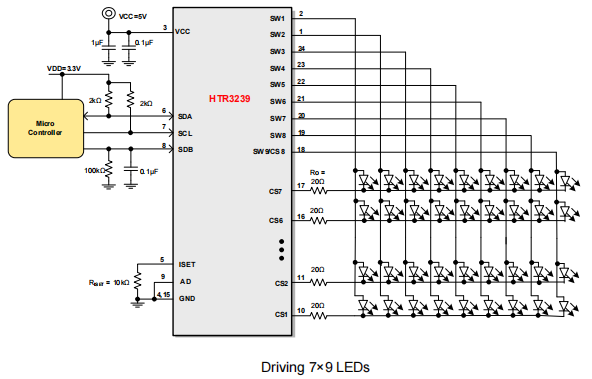

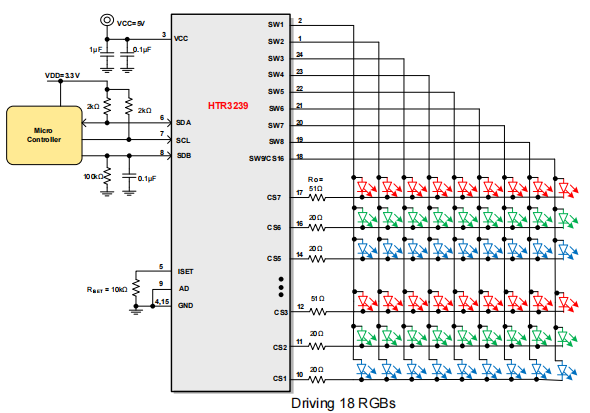

■ 典型應用圖
VDD應小于VCC。如果VDD小于3.0V，建議增加使用電平轉換電路，以避免額外的關斷電流。
Ro電阻是為了減少HTR3239的熱耗散。若VCC=3.3V，驅動的是單色燈(紅/黃1橙)，可不接Ro電阻。
Ro電阻是為了減少HTR3239的熱耗散。紅燈的Ro電阻建議使用51Ohm，比藍燈/綠燈的Ro電阻大約30 Ohm。
