LED燈驅動

產品名稱：NS1705 內置 MOS 管開關降壓型 LED 恒流驅動器
型號： NS1705
產片介紹：NS1705 是一款外圍電路簡單的 Buck 型平均電流檢測模式的 LED 恒流驅動器，適用于 8~100V 電壓范圍的非隔離式大功率恒流 LED 驅動領域。

1.說明

NS1705 是一款外圍電路簡單的 Buck 型平均電流檢測模式的 LED 恒流驅動器，適用于 8~100V 電壓范圍的非隔離式大功率恒流 LED 驅動領域。

芯片采用固定頻率 140kHz 的 PWM 工作模式，利用平均電流檢測模式，因此具有優異的負載調整率特性，高精度的輸出電流特性。

芯片集成了高低亮功能，可以通過 MODE 端口實現高低亮功能切換。在 MODE 引腳懸空或接地時，為高亮模式，MODE 引腳接高電平時，為 1/2 電流的低亮模式。

此外芯片內部集成了 VDD 鉗位穩壓管以及過溫保護電流等，減小了外圍電路元件數量并提高了系統的可靠性。

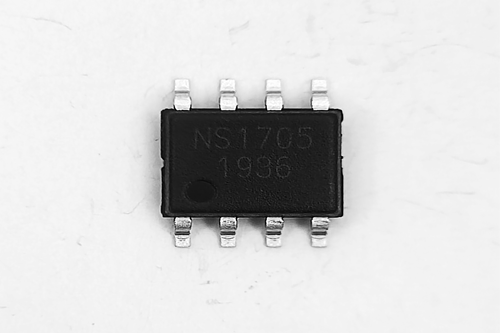

NS1705 采用了 ESOP-8 封裝。

2. 特性

● 寬輸入電壓范圍：8~100V

● 高效率：最高可達 93%

● 輸出電流可調范圍 100mA~1.2A

● 內置 100V-MOS 管

● 平均電流檢測模式

● 固定頻率 140kHz

● 內置 VDD 鉗位穩壓管

● 內置智能過溫保護

● 封裝：ESOP-8

3. 應用范圍

● 電瓶車照明，汽車照明

● 直流或交流輸入 LED 驅動

● 大功率 LED 照明

● LED 背光等

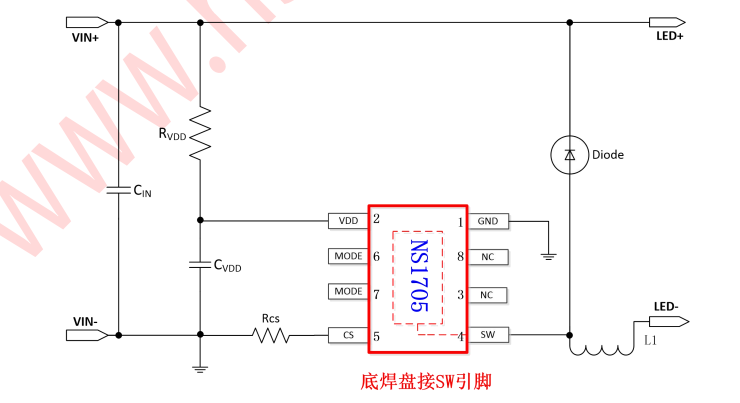

4. 應用電路
