產品分類/ Products
TWS耳機充電盒
產品名稱：NS4802 藍牙耳機充電倉-線性鋰電池充放電管理IC
型號： NS4802
產片介紹： NS4802 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片的高度集成度和內置多重功能，使其在應用時僅需極少的外圍器件，并有效的減小PCB 尺寸，降低方案的成本。 NS4802 充電部分支持(短路)涓流 恒流 恒壓三段式
型號： NS4802
產片介紹： NS4802 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片的高度集成度和內置多重功能，使其在應用時僅需極少的外圍器件，并有效的減小PCB 尺寸，降低方案的成本。 NS4802 充電部分支持(短路)涓流 恒流 恒壓三段式
┄┄┄詳細介紹┄┄┄
1 說明
NS4802 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片集成度高和內置多重功能，使其在應用時僅需極少的外圍器件,即可有效的減小 PCB 尺寸,降低方案的成本。NS4802充電部分支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用1MHz的PWM 工作方式，更高效為輸出提供升壓。
另外，芯片內置 LED 顯示和KEY 按鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4802 采用 SOP8 的標準封裝.
NS4802 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠?yàn)楸銛y式鋰電池充電提供完整的解決方案。芯片集成度高和內置多重功能，使其在應用時僅需極少的外圍器件,即可有效的減小 PCB 尺寸,降低方案的成本。NS4802充電部分支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用1MHz的PWM 工作方式，更高效為輸出提供升壓。
另外，芯片內置 LED 顯示和KEY 按鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4802 采用 SOP8 的標準封裝.
2 特性
充電部分
● (0V)涓流/恒流/恒壓三段式充電
● 內部設定 300mA 充電電流
● 線性工作模式充電
● 內置自動復充功能
● 內部預設 4.2V 充電浮充電壓
● 內置過溫保護
放電部分
● 同步升壓輸出 5.1V
● 放電開關頻率 1MHz
● 放電效率最高達 93%
● 同步升壓最大輸出電流 500mA
● 待機電流<30uA@4.2V
● 待機電壓恒定為 2.8V
● 放電截止電流≤5mA
● 內置自動負載檢測升壓功能
● 內置電池欠壓鎖存和過溫保護
LED 顯示和 KEY 按鍵功能
● 支持充電狀態和放電狀態顯示
● 支持 KEY 按鍵引腳
充電部分
● (0V)涓流/恒流/恒壓三段式充電
● 內部設定 300mA 充電電流
● 線性工作模式充電
● 內置自動復充功能
● 內部預設 4.2V 充電浮充電壓
● 內置過溫保護
放電部分
● 同步升壓輸出 5.1V
● 放電開關頻率 1MHz
● 放電效率最高達 93%
● 同步升壓最大輸出電流 500mA
● 待機電流<30uA@4.2V
● 待機電壓恒定為 2.8V
● 放電截止電流≤5mA
● 內置自動負載檢測升壓功能
● 內置電池欠壓鎖存和過溫保護
LED 顯示和 KEY 按鍵功能
● 支持充電狀態和放電狀態顯示
● 支持 KEY 按鍵引腳
3 應用范圍
● 移動電源藍牙耳機充電倉
● 便攜式鋰電池充電設備等
● 移動電源藍牙耳機充電倉
● 便攜式鋰電池充電設備等

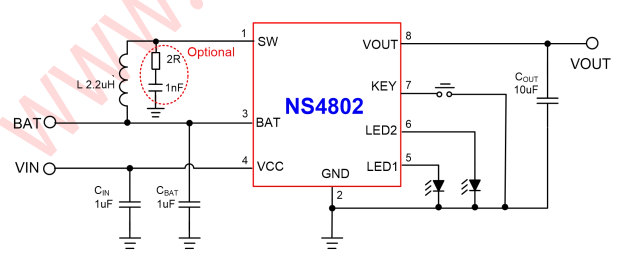

4 典型應用電路
