雙聲道電感式升壓功放
產品名稱：HT878T可任意限幅、內置自適應升壓的2X8.0W立體聲音頻功放
型號： HT878T
產片介紹：HT878T是一款內置自適應升壓的立體聲D類音頻功率放大器，由鯉電池供電升壓至VpouT=8 3V時， THD+N=1%、1kHz信號條件下，能連續輸出2X6 8W功率(4Ω 負載):另外，其還支持AB類模式。
產片介紹：HT878T是一款內置自適應升壓的立體聲D類音頻功率放大器，由鯉電池供電升壓至VpouT=8 3V時， THD+N=1%、1kHz信號條件下，能連續輸出2X6 8W功率(4Ω 負載):另外，其還支持AB類模式。
┄┄┄詳細介紹┄┄┄
■ 概述
HT878T是一款內置自適應升壓的立體聲D類音頻功率放大器，由電池供電升壓至VPouT=8.3V時， THD+N=1%、1kHz信號條件下，能連續輸出2X6.8W功率 (4Ω 負載): 另外，其還支持AB類模式。
HT878T內置G類升壓，可任意設置最大升壓值以滿足不同的輸出功率需求。該升壓在小音樂信號時不升壓，僅當功率較大時工作。其可大幅提高系統效率，延長電池續航時間。
HT878T具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT878T還具有自動限溫控制(TFB)功能，在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT878T內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
HT878T內置G類升壓，可任意設置最大升壓值以滿足不同的輸出功率需求。該升壓在小音樂信號時不升壓，僅當功率較大時工作。其可大幅提高系統效率，延長電池續航時間。
HT878T具有可任意配置的限幅(Limiter)功能。限幅功能開啟后，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，滿足不同音質體驗和保護喇叭的需求。
HT878T還具有自動限溫控制(TFB)功能，在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率。
此外，HT878T內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
■ 特點
·可任意配置的限幅功能
-自由配置音頻限制幅度，使輸出音頻信號限制在固定失真水平內
·內置自動限溫控制功能
-適應不同散熱條件，避免出現過溫關斷現象
-自由配置音頻限制幅度，使輸出音頻信號限制在固定失真水平內
·內置自動限溫控制功能
-適應不同散熱條件，避免出現過溫關斷現象
·高效自適應G類升壓功能，有效延長播放時間
-可調節最大限流值，有效防止電池拉死
-升壓值可調
·支持AB類與D類切換
THD+N: 0.04%(RL,=4Ω, fIN=1kHz,Po=2x1.0W)
·低靜態電流: 7mA,3.7V
·輸出功率(VBAT=4.2V, fIN=1kHz, RL=4Ω)
-升壓值可調
·支持AB類與D類切換
THD+N: 0.04%(RL,=4Ω, fIN=1kHz,Po=2x1.0W)
·低靜態電流: 7mA,3.7V
·輸出功率(VBAT=4.2V, fIN=1kHz, RL=4Ω)
2x6.8W (Vpout=8.3V, THD+N= 1%, 連續輸出)
2x8.4W (Vpout=8.3V, THD+N = 10%, 瞬態輸出)
·VBAT供電范圍: 2.8V至5.5V
·三種增益選擇:21dB,25.5dB,30dB
·VBAT供電范圍: 2.8V至5.5V
·三種增益選擇:21dB,25.5dB,30dB
·免濾波器數字調制，直接驅動揚聲器
·保護功能:過流/過熱欠壓異常保護功能
·無鉛無鹵封裝，TSSOP24L-PP
■ 應用
· 智能音響 · 無線音響 · 便攜式音箱
· 便攜式游戲機 · 2.1聲道小音箱 · 拉桿音箱

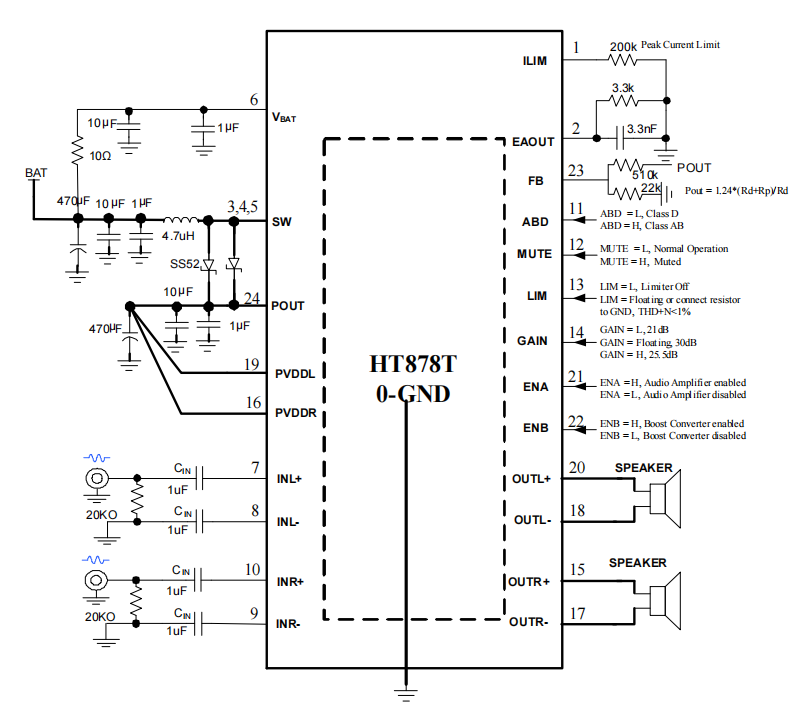

■ 典型應用圖
