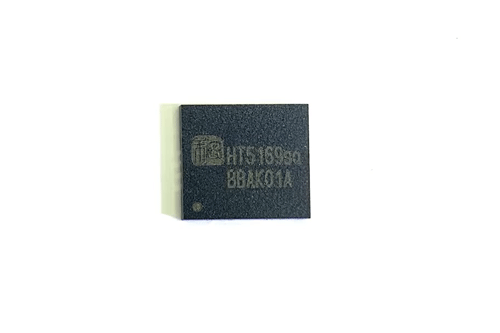

產品名稱：HT5169 內置BOOST升壓的11W12S輸入D類音頻功放
型號： HT5169
產片介紹：HT5169是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鯉電池供電，在升壓至7 5V，22負載條件下則能連續輸出11WV功率。其支持外部設置調節BOOST輸出電壓。
產片介紹：HT5169是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鯉電池供電，在升壓至7 5V，22負載條件下則能連續輸出11WV功率。其支持外部設置調節BOOST輸出電壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HT5169是一顆立體聲D類音頻功放，支持多種 采樣頻率（8k-192kHz）、多種數字輸入格式(I2S, LJ, RJ, TDM)
HT5169是一款內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2 Ω 負載條件下則能連續輸出 11W功率。其支持外部設置調節BOOST輸出電 壓。
HT5169包含了硬件工作模式和軟件控制模式，具有數字限幅器，支持不同應用。
該產品提供QFN28L-5×5封裝，其具有不錯的散熱表現，在現代消費電子復雜的環境溫度下提供出色的性能。
■ 特點：
.電源供電
- 升壓輸入VBAT∶ 2.5V-5.5V;
- 升壓輸出PVDD可調，最高7.5V
- DVDD/AVDD: 3.3V
. 音頻性能
- 9.0W(VBAT=3.7V, PVDD= 7.5V, RL=3Ω, THD+N=10%)
- 11.0W（VBAT=3.7V，PVDD=7.5V，RL=2Ω， THD+N=10%
- 5.5W（VBAT=3.7V， PVDD=6.5V， RL=4Ω， THD+N=10%)
·靈活的音頻輸入∶
- I2S， LJ， RJ，TDM 輸入
-8，16，32，44.1，48，88.2，96，192kHz 采樣頻率
·其他功能
- 硬件模式或軟件控制模式
- 4個I2C器件地址可選
·保護∶ 時鐘錯誤、過壓、過流、過溫保護等
· QFN28L-5×5封裝
■ 應用
·藍牙/ Wi-Fi音箱 ·便攜式音箱
·智能音箱 ·智能家居
·智能音箱 ·智能家居

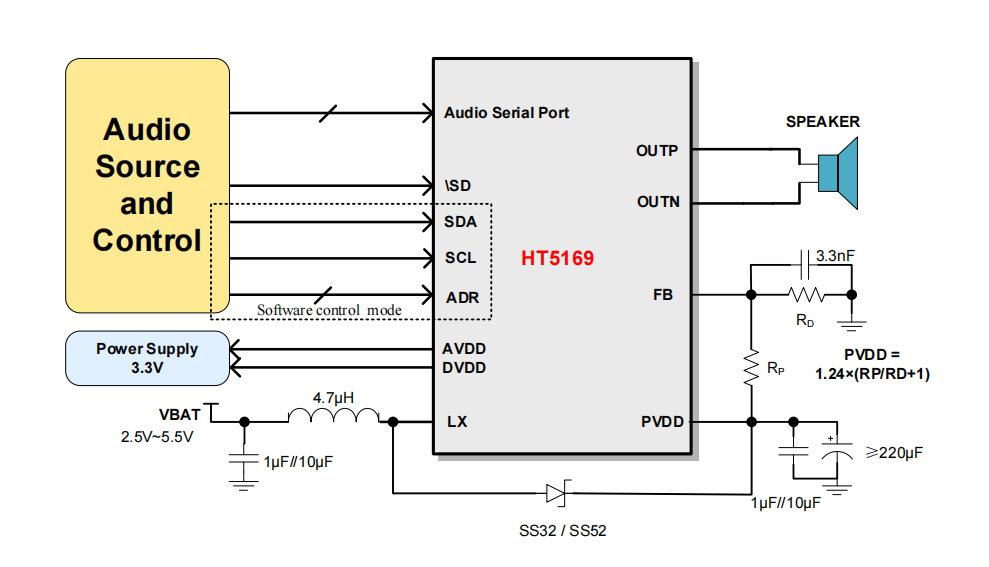

■ 典型應用圖
