為什么需要ISP

來源：時 間：2024-10-15

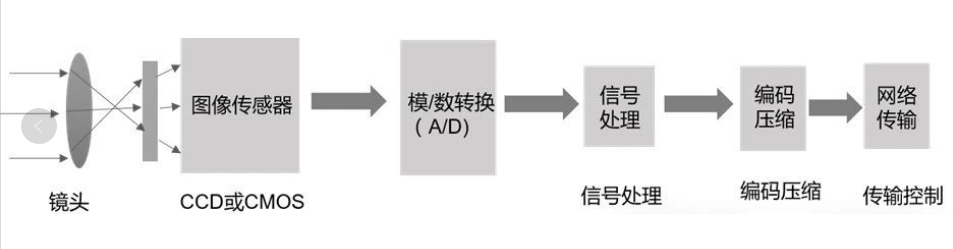

網絡攝像機的主要器件/模塊包括鏡頭、圖像傳感器、模數轉換模塊信號處理模塊、壓縮編碼模塊、網絡傳輸模塊等。目前攝像機的主控芯片SOC已經集成了所有信號處理相關的功能。

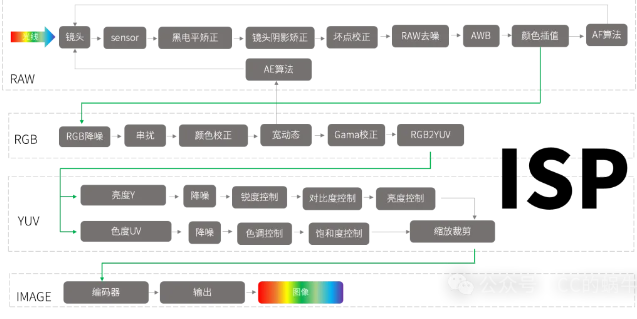

為了使得攝像機的成像效果更符合人的觀看需要，需要對傳感器輸出的原始圖像進行“處理”，即ISP，圖像信號處理。下圖為典型的ISP流程圖。

SP包括RAW、RGB、YUV三個層級，或者稱為ISP的三個域。

關于RAW、RGB、YUV的介紹，參考前期文章《碼，流，碼流》。

圖像的采集和顯示一般都在RGB空間進行，采集和顯示設備的工作原理天然符合RGB模型。利用YUV空間具備的色度與亮度分離特性，可以針對亮度和色度選用不同的處理算法，互不干擾，因此圖像信號的處理多在YUV空間進行。

為什么需要ISP？以下按照鏡頭、傳感器、環境、視覺需要等進行舉例介紹。

鏡頭

鏡頭陰影矯正LSC

Luma shading，鏡頭通光量從中心向邊緣逐漸衰減導致畫面邊緣亮度變暗的現象。大靶面的sensor配合短焦鏡頭時此現象更加明顯。

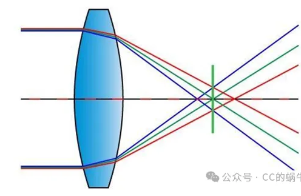

Chroma shading，鏡頭對不同波長的光線折射率不同引起焦平面位置分離導致圖像出現偽彩。

畸變校正

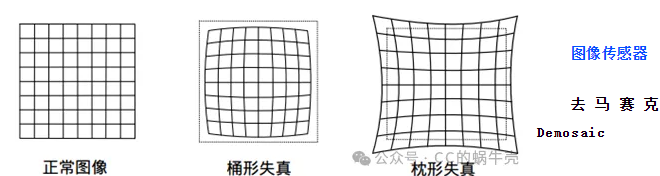

枕形畸變（Pincushion Distortion），又稱枕形失真，它是由鏡頭引起的畫面向中間“收縮”的現象。在使用長焦鏡頭或使用變焦鏡頭的長焦端時，最容易察覺枕形失真現象。

桶形畸變（Barrel Distortion），又稱桶形失真，是由鏡頭中透鏡物理性能以及鏡片組結構引起的成像畫面呈桶形膨脹狀的失真現象。在使用廣角鏡頭或使用變焦鏡頭的廣角端時，最容易察覺桶形失真現象。

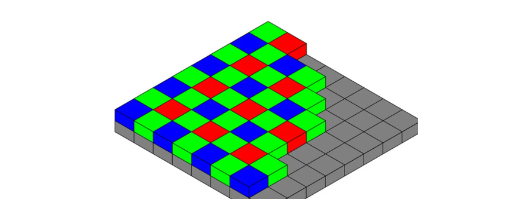

圖像傳感器多采用“拜耳陣列”進行圖像采集，像素陣列是紅綠藍三種顏色交錯排列的，即非連續采集，因此需要對采集的RAW數據進行處理，以“恢復”出真實的色彩。

黑電平矯正

圖像傳感器的光電二極管存在暗電流，暗電流是指在沒有外部激勵的情況下,pn結中仍然存在的微小電流。在無光環境下，圖像輸出應該是純黑的，而實際上無光環境下光電二極管仍會存在電流，造成輸出并不是純黑的。ISP對傳感器暗電流的處理稱為“黑電平矯正”，通常需要減去一定數值的輸出。

壞點矯正

圖像傳感器由于自身工藝、材料瑕疵等會造成輸出異常的像素點，統稱為壞點。實際包括壞點(Deadpixel)、粘滯點 (StuckPixels) 與亮點 (Hotpixel)，前者是高度曝光下的暗像素點，中者是高度曝光下相同位置出現的彩色像素點，后者為極暗條件下產生的亮點。壞點包括靜態壞點和動態壞點，動態壞點與傳感器工作溫度、增益有關。壞點矯正通常是將像素點的輸出與周圍像素點作比較，存在明顯較大的差異時則被認為是壞點。

視覺需要

顏色校正Color Corret

人眼在可見光波段的頻譜響應、監視器的激勵響應和圖像傳感器的頻譜響應均存在較大差別，如果ISP按照1:1或線性輸出采集的光譜激勵，會造成人眼視覺呈現的圖像色彩失真。

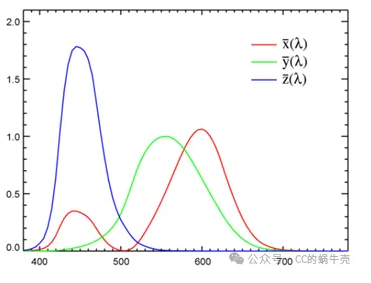

國際照明委員會（CIE）于1931年首次用純數學的方法定義了一種顏色空間模型，即CIE 1931 XYZ 顏色空間，它覆蓋了人眼所能感知的全部顏色，而且不依賴于任何特定的物理實現。在該模型中，CIE定義了三個函數用于模擬人眼的三種錐細胞對可見光譜的響應曲線，如下圖所示：

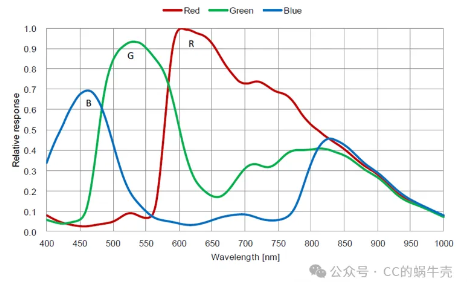

下圖為某款sensor的頻譜響應曲線：

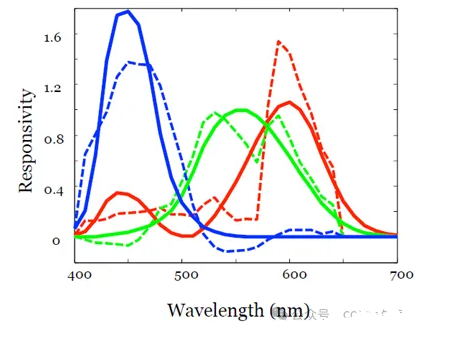

為了使得圖像輸出更貼近人眼的觀察效果，需對不同RGB分量進行合適的增益，這種增益同時需要保證對于RGB分量相等的輸入可獲得相等輸出，即不能破壞“白平衡”。

白平衡White Balance

人類視覺系統（Human Visual System, HVS）能夠在各種不同的光照條件下識別物體的顏色，這種自動排除光源影響的能力稱為顏色恒常（color constancy）。

白平衡的英文為White Balance，其基本概念是“不管在任何光源下，都能將白色物體還原為白色”，對在特定光源下拍攝時出現的偏色現象，通過加強對應的補色來進行補償。白平衡的作用就是模擬人類的色彩恒常能力，在圖像中去除光源引起的偏色，當圖像在顯示器上渲染時，使物體呈現其應有的顏色。對于需要在sRGB（standard Red GreenBlue，通用色彩標準）顯示器上顯示的圖像，白平衡算法需要將拍攝場景色溫下的白色映射為D65色溫下的白色。目前主流的顯示器都是支持sRGB標準的，該標準定義的白點是D65（色溫為6500K）,這就相當于實現了人類視覺的顏色恒常特性。白平衡算法的關鍵在于對場景光源色溫的估計。

Gama矯正

人眼可以適應的光亮范圍非常寬廣，從幾乎完全黑暗到非常明亮的陽光。但人眼對亮度的感知并不是線性的，而是冪函數的關系，這個函數的指數通常為2.2，稱為Gamma值。人眼對低亮度的細小差別感覺較為明顯，而對高亮度的細小差別的感覺不明顯。為了模擬人眼對光線強弱的響應，Gamma矯正將對低值部分的差距拉大，對高值部分?jǐn)?shù)據差距減小。

Tone Mapping色調映射

顯示器所能呈現的動態范圍通常遠小于攝像環境的動態范圍。因此需要對圖像的亮度和對比度進行處理，以便將高動態范圍（HDR）的圖像轉換為低動態范圍（LDR）圖像，以適應顯示設備的能力。

噪聲

噪聲的來源是多方面的，可能是鏡頭引入的雜光、傳感器電路特性造成的暗電流等、為了糾正某項誤差而引入的新的誤差等等，RAW、RGB、YUV均有降噪的處理。

以上僅簡單羅列了ISP的部分內容，作為科普了解。

從ISP到AI ISP

傳統 ISP是將sensor 輸出的raw數據按照一定順序的pipeline轉換成人眼可見的YUV數據。AI ISP是在傳統的基礎上，通過在特定場景下的圖像數據集進行訓練，將某個模塊或者多個模塊的功能用AI芯片實現。目前成熟的AI ISP技術是人眼最可知、信號處理時最關鍵的降噪3DNR、HDR、ToneMapping、Demosaic等進行AI化處理。
