數字地和模擬地的區別?
數字地又叫邏輯地,是用于連接所有數字電路元件的地線,比如CPU芯片、TTL或CMOS芯片等數字邏輯電路的地。
模擬地是模擬電路的零電位參考點,比如運放的地。
1.數字電路一般只有兩種電平狀態“0”和“1”,即低電平和高電平。由于數字芯片在工作時常常處在0和1變化之中,有時候這種變化速度還很快,因此數字芯片的供電電流也是波動的。

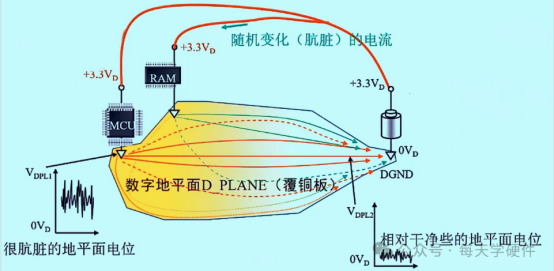

下圖為數字電路工作時,數字地上的電位波動原因。
圖右邊給數字芯片供電的電源地為干凈的地平面,即電位基本為0V,而且波動也很小。由于圖中左側的數字芯片MCU在工作時,供電電流是隨機變化的,隨機變化的電流又通過芯片的數字地管腳通過數字地平面回流到電源的地。在這個過程中,由于數字地平面的電阻不完全為0Ω。因此,隨機變化的芯片工作電流在地平面上會有壓降,導致數字芯片的地管腳處的地電位比0V高,且是隨機變化的。圖中的黃色越深代表電位越高,顏色越淺,代表電位越低。
總的來說,就是數字芯片的工作電流是波動的,這個波動的工作電流從數字芯片的地管腳回流到電源的地時,波動的電流會經過地平面,而地平面是有電阻存在的,因此就會在地平面上產生壓降。數字芯片的地管腳到電源的地距離越遠,壓降就會越大。

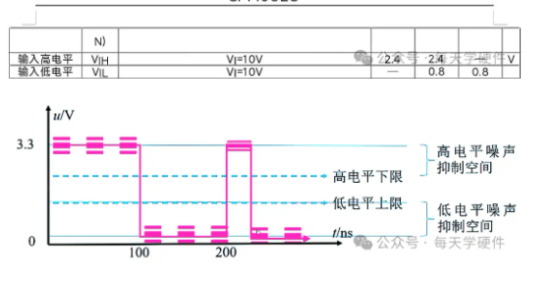

很多時候,數字地管腳處的這種電壓波動對于數字系統一般不會產生影響。數字電路的低電平和高電平一般都有一個電壓范圍,比如下圖所示的開關。其高電平范圍為≥2.4V,低電平范圍為≤0.8V,因此對于電壓噪聲有一定的容忍度。
2地電位的波動對模擬系統的影響

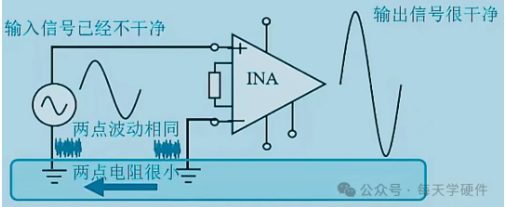

對于一個模擬電路系統,地電位的隨機波動是可接受的,各點的地電位波動幅度不一樣需要特別注意。比如下圖所示的運放電路中,由于運放的接地點和輸入信號的接地點之間的距離很短,因此兩者之間的地平面電阻很小,壓降也很小,因此兩者的接地點的地電位就可以保持相同的波動。
當兩點的地電位存在相同的波動時,由于運放放大的是兩者的差值,又因為兩點的波動相同,因此差值是固定的,因此,電路的輸出并不會受到很大的影響。但如果兩點的地電位差值很大,那么這個差值就會被系統放大,從而疊加到輸出中,使系統的輸出不再干凈。
3 同一個PCB中同時存在數字地和模擬地時,該怎么連線呢?
很多時候,我們遇到的電路既有數字電路,也有模擬電路。這個時候就需要將數字地和模擬地連接起來,一個系統必須只有一個公共的地系統才可以正常的工作。一切的信號都要回流到這個公共地。我們應該養成這樣的習慣,把所有需要接地的連線都看成是“回流線”。所有的回流線都應該在某一點連接起來,這個連接點叫做系統地。很多時候這個系統地是設備的金屬底板。我們在設計時,必須避免因多次與金屬底板連接而引起地線環流。保證底板上只有一個連接點,是系統設計中最困難的地方。如果有可能,應該對每一條回流線提供一條獨立的插頭引線,然后把這些回流線再連接到系統地。
但對于ADC或者DAC來說,芯片的封裝會同時引出數字地和模擬地,這兩個地都應該接到模擬地平面。數模和模數轉換器的數字地和模擬地本來是可以在芯片內部完成連接的,但在一般的芯片內部,由于空間太小,無法使這兩點的連接獲得足夠小的阻抗,所以,芯片設計者希望使用者在使用時,在芯片的外部為這兩者提供一個低阻抗的連接。如果不這樣做,轉換器的性能將會變差。

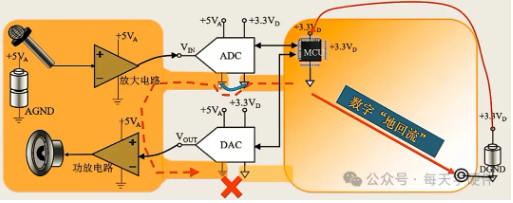

這個時候,正確的做法是:布局時盡量將數字電路和模擬電路分開,然后在它們分界的地方用短接線或者0Ω的電阻將數字地和模擬地單點連接起來。當然,數字地和模擬地更不能不連接起來,一個系統必須有相同的0V電位參考點才能正常工作。
由于數字系統的地和模擬系統的地只進行了單點連接,因此數字芯片變化的電流回到地的路徑就不會經過模擬系統。
