觸控 MCU PCB 設計指南

來 源：時 間：2024-06-21

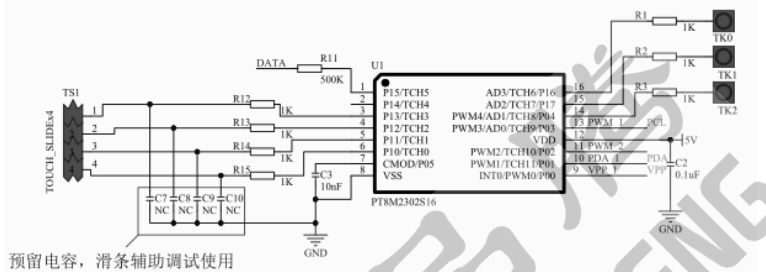

1. 典型應用電路

備注：

VDD 濾波電容推薦使用 0.1uF 的容值，供電電源紋波≤0.5V，可無需外接 LDO，不會影響

TOUCH 性能

CMOD 電容推薦使用 10~47nF 的 X7R 材質電容，有高溫應用環境下，推薦使用 NPO 電容

TOUCH 端口串聯電阻取值范圍為 1~5.1K 推薦值：1K

2. EMC認證電路設計注意事項

TOUCH 端口串聯電阻需取值 5.1K, 在不影響實際應用的前提下，可適當放寬至 10K

軟件部份需選用支持 EMC 認證的 TOUCH 庫

3. CS認證電路設計注意事項

AC-DC 所使用的電源需是認證電源，無論是外置適配器還是板載電源方案

MCU 電源電路設計需預留 L1 L2 磁珠的位置。若產品無法通過 10V CS 動態測試，可加入磁

珠改善
