為什么LDO要防倒灌？

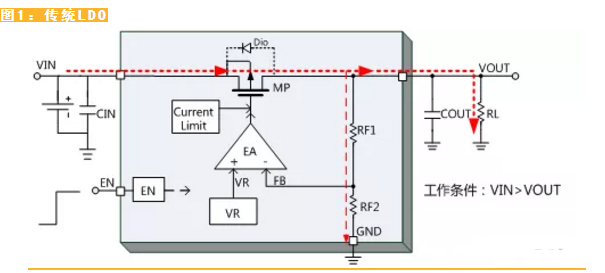

傳統LDO工作原理主要是輸出電壓經反饋電阻RF1、RF2分壓采樣輸入誤差放大器EA的反向端，與誤差放大器EA的同相端基準電壓VR比較誤差放大后輸出控制調節功率PMOS管MP的柵極電位，調節控制使FB電位與基準VR相等，從而控制輸出電壓VOUT。常規正常工作情況，電流如圖1中紅色箭頭所示由VIN經過MP功率管源漏供輸出負載應用。

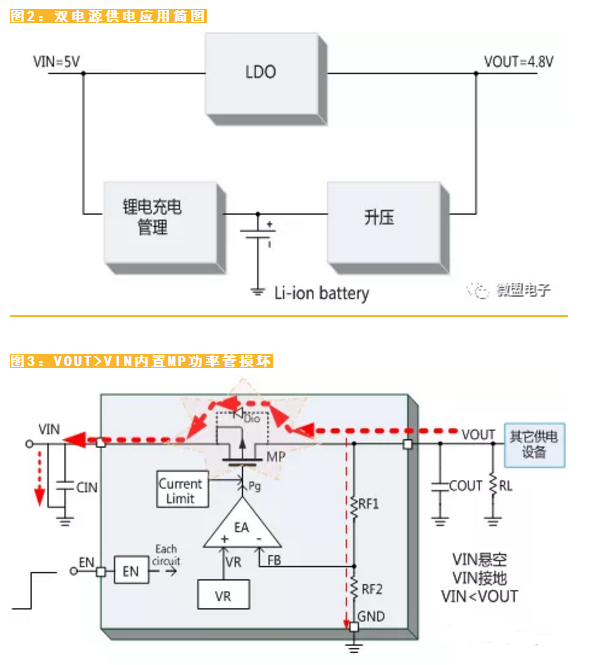

傳統型LDO的功率PMOS源與襯底連接VIN（方式如圖1所示），功率PMOS管襯底與漏之間寄生體二極管Dio負向端連接VIN，正向端連接VOUT，由于傳統型LDO一般應用于降壓情況，VIN大于VOUT，功率PMOS管襯底與漏之間寄生體二極管Dio處于反向偏置不開啟狀態，常規應用不影響LDO的正常工作，但還是存在安全隱患，如輸入輸出接反、輸入短路到地、輸入突然掉電等等，都會存在VOUT大于VIN電位的情況，且隨著集成電路的高速發展和LDO廣泛多樣的應用，如負載端多電源供電選擇（如圖2典型應用簡化圖），存在VOUT電位大于LDO供電電源VIN電位情況，或VIN短接到地和懸空的情況，以上描述這些使得功率PMOS管襯底與漏之間寄生體二極管Dio處于正向偏置，如圖3所示，輸出端向輸入端灌入大電流（紅色箭頭方向），加大損耗電流同時可能造成功率PMOS管永久性損壞，這就時為什么LDO要有防倒灌（也稱逆流保護）了，具有防倒灌（逆流保護）功能的LDO可以解決以上問題。
