RH6030 單按鍵觸摸感應開 產品規格說明

1.概述： RH6030 是一款單通道電容式觸摸感應控制開關IC，可以替代傳統的機械式開關。 該 IC 采用CMOS 工藝制造，結構簡單，性能穩定。IC 可通過外部引腳配置成多種工作模式，可廣泛應用于燈光控制、玩具、家用電器等產品中。 2.特性： ◆工作電壓：2.0V～5.5V。 ◆最高功耗工作電流為10uA，低功耗模式工作電流僅1.5uA(均指3.0V 供電且不帶負載的條件下)。 ◆可通過外部引腳配置為多種模式。 ◆可用于玻璃、陶瓷、塑料等介質表面。

◆高可靠性，芯片內置去抖動電路，可有效防止由外部噪聲干擾導致的誤動作。

3.封裝示意圖

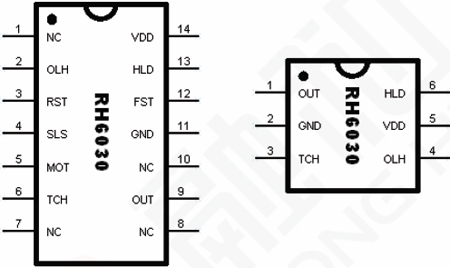

圖1 SOP-14/SOT23-6L 封裝示意圖

表1 引腳功能描述

SOT23-6L	SOP14	管腳名稱	I/O	Descrption
	1,7,8,10	NC		No Connection
4	2	OLH	I	輸出高/低有效模式選擇
	3	RST	I	外部復位
	4	SLS	I	采樣時長模式選擇
	5	MOT	I	最大開啟時間選擇
3	6	TCH	I	觸摸按鍵輸入
1	9	OUT	O	CMOS 輸出
2	11	GND	P	負電源
	12	FST	I	快速/低功耗模式選擇
6	13	HLD	I	保持/同步模式選擇
5	14	VDD	P	正電源

說明：

1.Cj 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。

2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，可根據具體應用進行選擇。

3.VDD 與GND 間需并聯濾波電容以消除噪聲。供電電源需穩定，如果電源電壓漂移或者快速變化，可能引起靈敏度漂移或檢測錯誤。

4.應該在觸摸電極上鋪好覆蓋介質后再上電，這樣芯片會在上電時候檢測環境以及初始電容。如在芯片已經初始化后再放上覆蓋物，則有可能被系統檢測到電容突變而無法將其作為環境，引起誤判斷！

5.請參看，以改善實際應用之可靠性。
