TPS513885 5.5V 至 24V、12A 同步降壓轉換器

一、特性 • 輸入電壓范圍為 5.5V 至 24V • 5.15V 輸出電壓 • 集成 9.2mΩ 和 4.5mΩ FET • 支持 12A 的連續輸出電流 • 90uA 低靜態電流 • ±1.0% 輸出電壓精度 (25°C) • D-CAP3™ 控制模式架構控制，用于快速瞬態響應 • 支持 POSCAP 和所有 MLCC 輸出電容器 • 可通過動態變化選擇 Eco-mode 和 Out-of-Audio™ 模式 • ULQ™ 在系統待機期間延長電池壽命 • 內置輸出放電功能 • 集成式電源正常狀態指示器 • 560kHz 和 920kHz 可選開關頻率 • 固定 0.9ms 軟啟動時間 • 大占空比運行 • 逐周期過流保護和負過流保護 • 鎖存輸出 OV 和 UV 保護 • 非鎖存 UVLO 和 OT 保護 • –20°C 至 125°C 的工作結溫范圍 • 13 引腳 3.0mm × 4.0mm HotRod™ VQFN 封裝 • 使用 TPS513885 并借助 WEBENCH® Power Designer 創建定制設計方案

二、應用 • 筆記本電腦和臺式機 • 超極本、手持平板電腦 • 工業 PC、單板計算機 • 非軍用無人機 • 分布式電源系統

三、 說明 該器件是單片 12A 同步降壓轉換器 ， 集成了 MOSFET，簡單易用且高效，只需極少的外部元件， 適合空間受限的電源系統。 TPS513885 采用了 D-CAP3 控制模式，此控制模式只 需內部補償即可實現快速瞬態響應以及出色的線路和負 載調整。ULQ 的延長電池壽命特性非常有益于在低功 耗運行時延長電池壽命。輸入電壓較低時，大負荷運行 可顯著改善負載瞬態性能。 可使用 EN 引腳來設置 Eco-Mode 或 Out-of-Audio (OOA) 模式，從而實現輕負載運行。Eco-mode 可在輕 負載運行期間維持高效率。OOA 模式可將開關頻率保 持在可聞頻率以上，同時將對效率的影響降至最低。即 使轉換器處于運行狀態，也可以動態切換 EN 引腳。 TPS513885 集成了電源正常狀態指示器并具備輸出放 電功能。TPS513885 提供完整保護，包括 OVP、 UVP、OCP、OTP 和 UVLO。此器件可采用 13 引腳 3.0mm × 4.0mm HotRod 封裝，額定結溫范圍為 – 20°C 至 125°C。

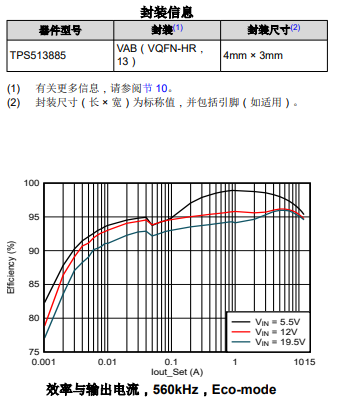

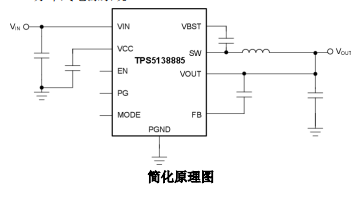

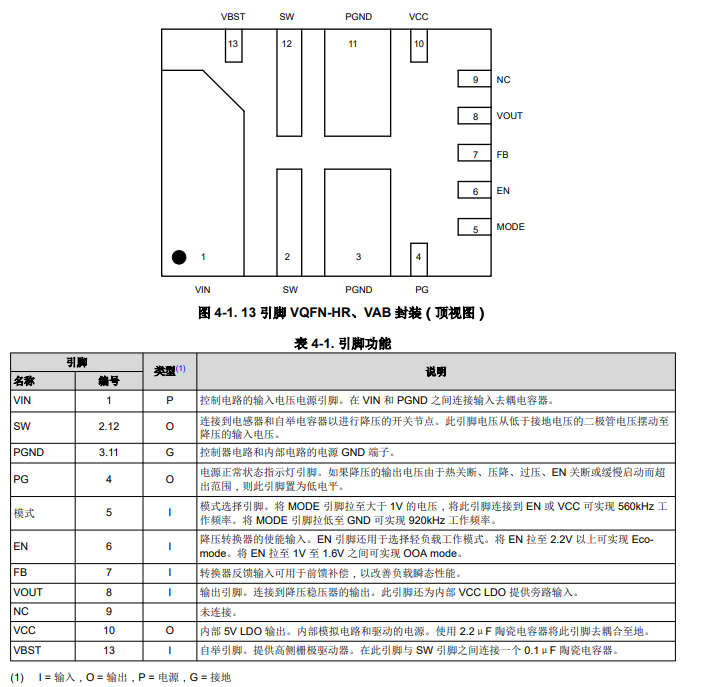

四、引腳配置和功能
