產品名稱：AU6815P 集成音頻 DSP 的 2 × 32W 數字型 Class D 音頻功率放大器
型號： AU6815P
產片介紹：1 說明AU6815P 是一款數字輸入型、雙通道立體聲、高效的音頻 Class-D 功率放大器，其最大輸出功率可達2 × 32W 或 1 × 64W。 AU6815P 采用創新的調制模式，可以有效降低靜
產片介紹：1 說明AU6815P 是一款數字輸入型、雙通道立體聲、高效的音頻 Class-D 功率放大器，其最大輸出功率可達2 × 32W 或 1 × 64W。 AU6815P 采用創新的調制模式，可以有效降低靜
┄┄┄詳細介紹┄┄┄
1. 說明
AU6815P 是一款數字輸入型、雙通道立體聲、高效的音頻 Class-D 功率放大器，其最大輸出功率可達2 × 32W 或 1 × 64W。 AU6815P 采用創新的調制模式，可以有效降低靜態功耗， 提升續航時間。AU6815P 內部集成有 32 位的高精度音 頻 DSP，可提供包括 2 × 15 個均衡器，3 段 DRC 以及 AGL 等調音算法。此外，為了進一步增強小音量下的低 音表現，AU6815P 還支持動態低音增強算法 DPEQ。 AU6815P 內部 DSP 處理帶寬最大支持 48kHz (96kHz 采 樣率)。 在音質表現方面，AU6815P 的 THD+N 指標可以達到 0.03% 以下的水平，此外極低的直流偏置電壓使得 AU6815P 在開機關機 pop 音方面具備極其出色的性能。 作為一款中大功率音頻功率放大器，AU6815P 在熱管理方面支持四檔過溫報警和過溫度關斷保護。此外，該芯片溫度可以通過寄存器連續輸出，方便系統做整體熱管理。 在喇叭保護方面，AU6815P 還支持過流/過壓/欠壓/直流 保護等。

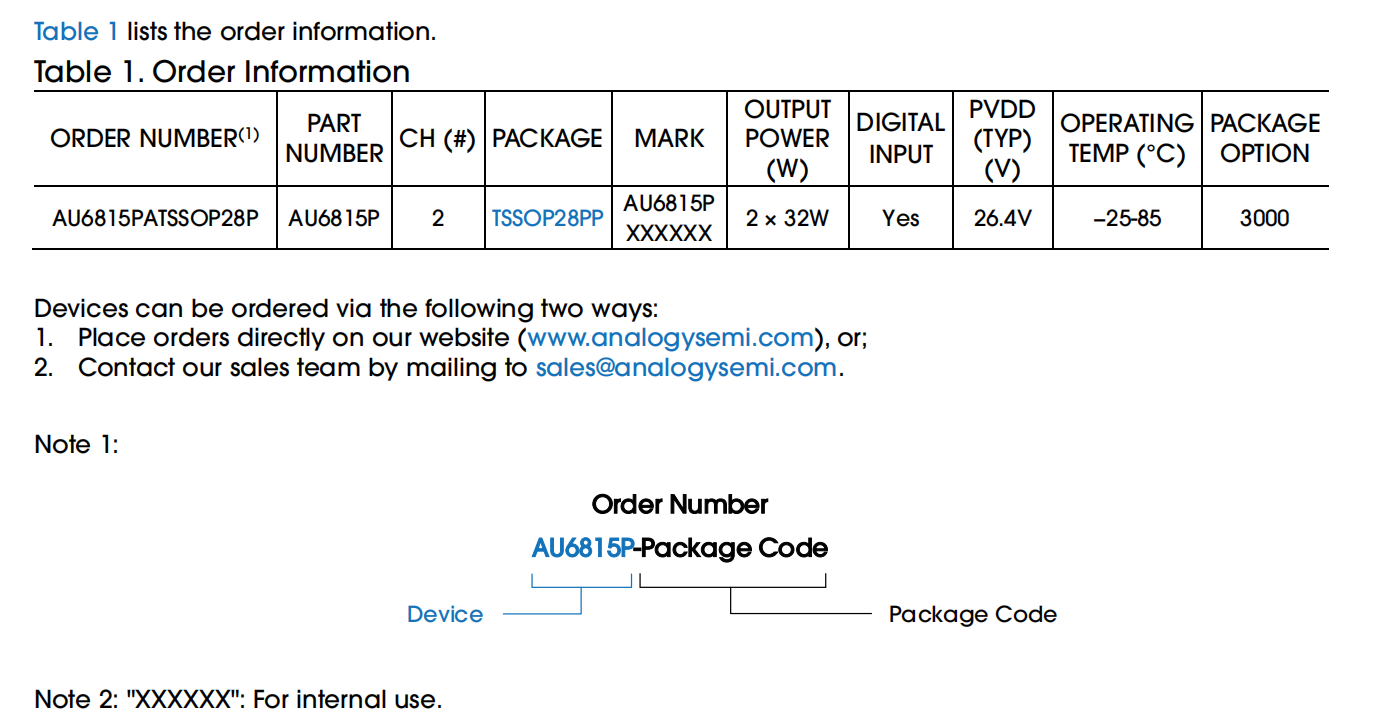

AU6815P 支持 TSSOP28PP 封裝，無需散熱片，其額定溫 度范圍為–40°C至+85°C。有關訂購信息，參見Table 1。
2. 特性
• 輸出配置
立體聲 2.0: 2 × 32W (8Ω, 24V, THD+N = 1%)
立體聲 2.0: 2 × 23W (6Ω, 18V, THD+N = 1%)
• 供電電壓范圍
PVDD: 4.5V 至 26.4V
DVDD: 1.8V 或者 3.3V
• 靜態功耗
29mA at PVDD = 12V, BD
18mA at PVDD = 12V, 1SPW
• 音頻性能指標
Noise: ≤ 38µVRMS
THD+N ≤ 0.03% at 1W, 1kHz
SNR ≥ 108dB (A-weighted)
DC offset ≤ ±5mV
• 音頻輸入信號格式
3-wire I2S, LJ, RJ, TDM (無需 MCLK)
Fs 支持 32/44.1/48/88.2/96/176.4/192kHz
采樣率
支持獨立回聲消除通道 Sdout
• 音頻 DSP 算法
2 × 15 EQs + 3-band DRC + AGL + 3 × post
EQs
支持動態低音增強算法
• 控制模式
支持 I 2C 軟件配置模式
支持硬件 IO 控制模式，無需 I 2C 寄存器控制
• 保護功能
過流/過壓(23V)/過溫/欠壓/直流保護
過流保護門限 5.5A
實時供電電壓/芯片溫度監測可讀出
支持系統級熱管理保護
• 調音及系統集成
一站式 GUI 調音軟件 ASATP，驅動級整體解決
方案
支持上位機一鍵生成配置文件
3. 應用
• 專業音響設備
• 智能音箱
• 條形音響
• 電視
• 筆記本電腦
• 會議系統
4 封裝圖

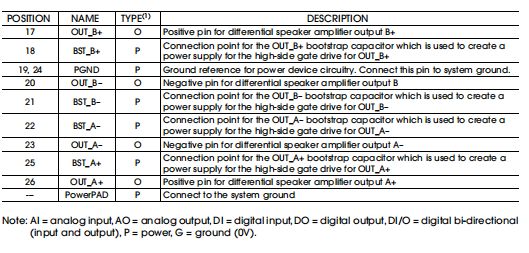

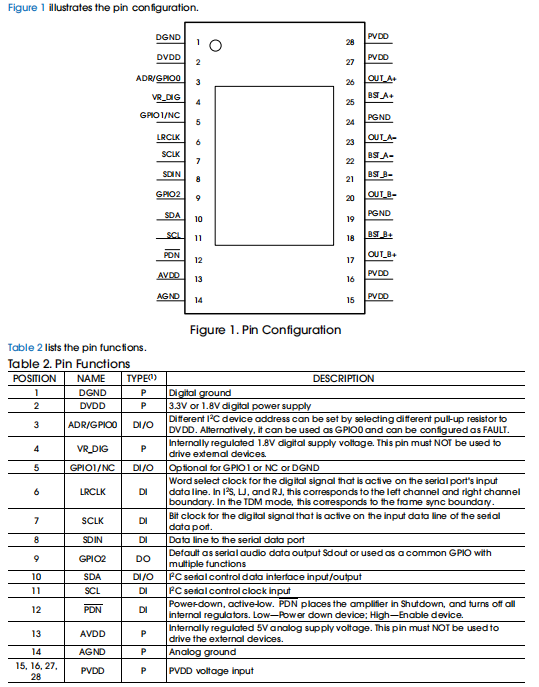

5 腳位圖
