LED燈驅動
產品名稱： NS4116 1A 內置功率管 LED 恒流驅動器
型號： NS4116
產片介紹：NS4116 是一款外圍電路簡單的連續電流模式的降壓型 LED 恒流驅動芯片。在輸入電壓高于 LED電壓時可以有效地用于驅動一顆或者多顆串聯 LED。其輸出電流可調，最大可達 1A。適用于 5-60V 電壓范圍的非隔離式恒流 LED 驅動領域。
產片介紹：NS4116 是一款外圍電路簡單的連續電流模式的降壓型 LED 恒流驅動芯片。在輸入電壓高于 LED電壓時可以有效地用于驅動一顆或者多顆串聯 LED。其輸出電流可調，最大可達 1A。適用于 5-60V 電壓范圍的非隔離式恒流 LED 驅動領域。
┄┄┄詳細介紹┄┄┄
1. 概述
NS4116 是一款外圍電路簡單的連續電流模式的降壓型 LED 恒流驅動芯片。在輸入電壓高于 LED電壓時可以有效地用于驅動一顆或者多顆串聯 LED。 其輸出電流可調，最大可達 1A。適用于 5-60V 電壓 范圍的非隔離式恒流 LED 驅動領域。
NS4116 內置功率開關管和一個高壓電流檢測模塊，可以使用外部電阻設置 LED 平均電流?？梢?/strong>通過 PWM 引腳實現開/關使能、模擬和 PWM 調光功能。

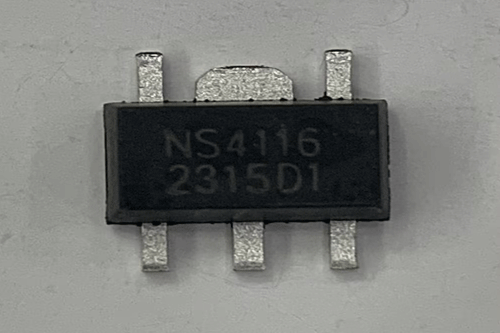

NS4116 采用 SOT89-5 的標準封裝。
2. 特性
● 寬輸入電壓范圍：5-60V
● 最大 1A 的恒流輸出
● 最高 1MHz 的開關頻率
● 平均電流工作模式
● ±5%輸出電流精度
● 單一管腳實現開/關使能、模擬和 PWM 調光
● 智能過熱調節
● 極少的外部元器件
● 封裝：SOT89-5
3.應用范圍
● 車載 LED 燈
● LED 備用燈
● LED 信號燈
● LED 舞臺燈
