TPA3221 100W 立體聲 200W 單聲道高清模擬輸入 D 類放大器

一、特性
 7V 到 30V 寬電源電壓操作
立體聲(2xBTL) 和單聲道(1xPBTL) 操作
THD+N 為 10% 時的輸出功率
105W/4歐，BTL 立體聲配置
112W/3歐，BTL 立體聲配置
208W/2歐，PBTL 單聲道配置
THD+N 為 1% 時的輸出功率
  88W/4歐，BTL 立體聲配置
100W/3歐，BTL 立體聲配置
170W/2歐，PBTL 單聲道配置
用于可選單電源操作的 5V 柵極驅動器或內置 LDO
閉環反饋設計
高達 100kHz 的信號帶寬，用于高清源的高頻成分
1W/4歐 時的 THD+N 為 0.02%
PSRR 為60dB(BTL，無輸入信號)
輸出噪聲(A 加權)<75UV
SNR(A 加權)>108dB
AD 或 HEAD 謂制方案
低功耗操作模式
待機模式:靜音，<1mA 關斷
低空閑電流 HEAD 調制方案
單通道 BTL 操怍
多輸入操作，可簡化前置放大器設計
差分或單端模擬輸入
可選增益:18dB、24dB、30dB、34dB
集成式保護:欠壓、過壓、逐周期電流限制、短路、削波檢測、過熱警告和關斷以及直流揚聲器保護
90% 高效 D 類操怍 (4Ω)
散熱片位于封裝的底部

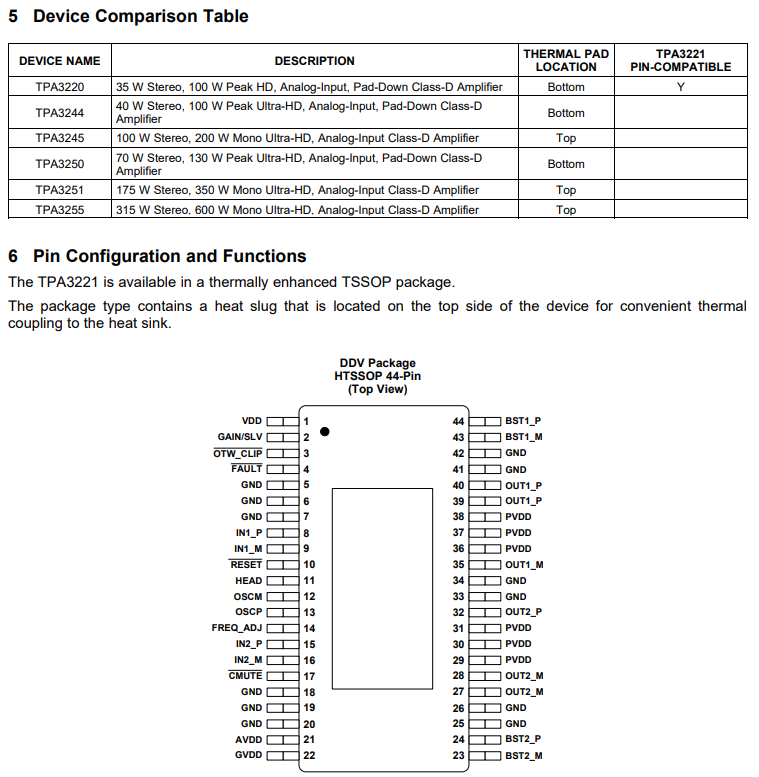

具有電壓和功率級別選項的引腳兼容系列器件

      二、應用

藍牙和 W-Fi™揚聲器
條形音箱
低音炮
書架立體聲系統
專業和公共廣播 (PA) 揚聲器和

三、說明

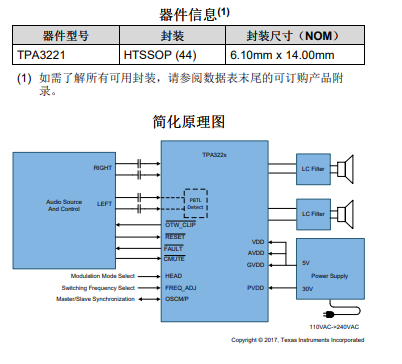

TPA3221 是一款可在全功率、空閑和待機狀態下實現高效操作的高功率 D 類放大器。該器件采用具有高達100kHz 帶寬的閉環反饋，從而在音頻頻帶內提供低失真并提供出色的質量。該器件以 AD 或低空閑電流HEAD(高效 AD 模式)調制運行，并可為 4Ω 負載提供2x105W 的功率，或為2歐負載提1x208功率。
   TPA3221 具有單端或差分模擬輸入接口，該接口最高支持 2VRMs 并具有四種可選增益:18dB、24dB、30dB 和 34dB。TPA3221 還實現了大于90% 的效率、低空閑功率(<0.25 W)和超低待機功耗(<0.1W)。這是通過使用 70mΩ MOSFET、經優化的柵極驅動方案和低功耗操作模式實現的。TPA3221 包含用于輕松集成在單電源系統中的內置 LDO。為了進一步簡化設計，該級器件集成了重要的保護功能，其中包括欠壓、過壓、逐周期電流限制、短路、削波檢測、過熱警告和關斷以及直流揚聲器保護。
