差分信號傳輸線的常用阻抗匹配方式

隨著近幾年來對速率的要求快速提高，串行總線由于有更好的抗干擾性和更少的信號線、更高的數據率而受到眾多設計者的青睞。而串行總線又尤以差分信號的方式最多，差分信號與普通的單信號走線相比有3個明顯的優勢：抗干擾能力強；能有效抑制EMI；時序定位精確，所以越來越多的系統采用差分信號進行接收與傳輸。因而，差分信號的匹配也就成為一個更為重要的問題，目前，一般有兩種不同匹配的方式，即分別并聯匹配和單電阻跨接匹配。在通信過程中，有兩種原因?qū)е滦盘?hào)反射：阻抗不連續和阻抗不匹配。阻抗不連續或者不匹配，信號在傳輸線末端突然遇到阻抗不匹配，信號在這個地方就會引起反射。一旦產生反射，將會對需要的信號造成不同程度的影響，因此，應盡最大努力去消除這種反射，其中的一種方法，就是讓終端電阻完全匹配。消除了反射，傳輸線上的能量就能全部被負載吸收，不再產生反射。

那么，究竟是什么原因引起發射，為什么遇到阻抗不匹配時會發生反射呢？當信號到達瞬態阻抗不同的2個區域的交界面時，在信號/返回路徑的導體中，僅存在1個電壓和1個電流回路。無論從區域1還是區域2分析，在交界面兩側的電壓和電流都是相同的，邊界處不可能出現電壓的不連續，否則，根據公式U＝Ed，可知此處會有一個無限大的電場，同理，它也不可能出現電流不連續，否則會出現一個無限大的磁場。由以上分析可以得出關系式為：V1=V2，I1=I2；而I1=V1/Z1，I2=V2/Z2。所以在2個區域的阻抗不同時，這4個關系式不可能同時成立。因此，必然會產生1個反射電壓Vref和反射電流Iref。

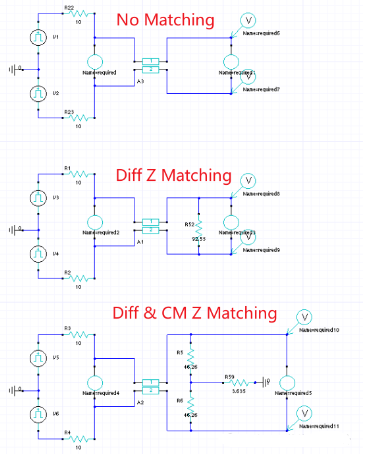

       接下來對差分線不同匹配方式進行了仿真對比，如下圖為負載端不接匹配、負載端接差分匹配、負載端接差分共模匹配三種情況。



下圖是上述差分線對應的電氣參數，可以看到奇模阻抗為Zo=46.26Ohm，偶模阻抗Ze=53.53Ohm，這樣就可以計算出差分共模匹配下的R1=Z0，R2=(Ze-Zo)/2得到上述原理圖的電阻值。

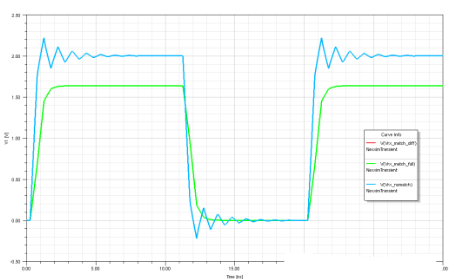

三種情況的負載端差分電壓，可以看到，當不做任何匹配時，存在負載端差分信號存在反射，而負載端加了匹配的兩種情況信號均比較完美，信號完整性好。

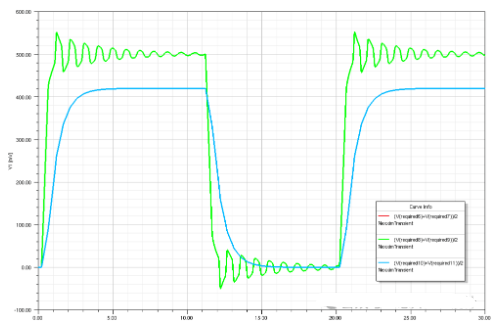

下圖為三種匹配方式對應的共模噪聲情況，可以看到，負載端不帶匹配共模噪聲最大，然后時差分匹配次之，最后是接了差分共模匹配的共模噪聲最小。

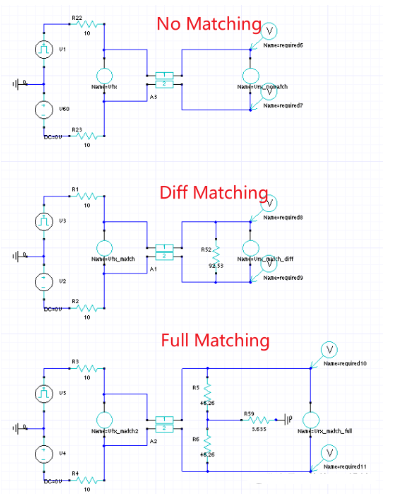

為了更清晰的分析出匹配的影響，接下來將仿真單端輸入信號，一端信號接Pulse信號，一端接DC為0的信號，如下為仿真原理圖。

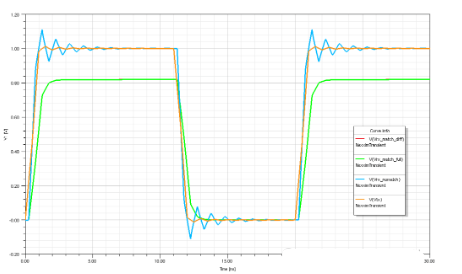

下圖為負載端的差分電壓波形，同樣可以看到，不接匹配下，穿在反射，在負載端如果接了匹配，不管是差分匹配還是差分共模都匹配，信號質量均是完整的。

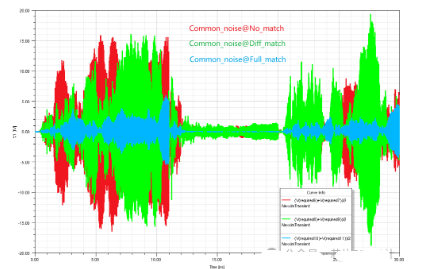

下圖為三種電路對應的共模噪聲，可以看到，只有負載端接有共模匹配后沒有出現振蕩，其他兩種情況均出現了震蕩。

綜上實驗可以看出，差分信號線由于傳輸過程中存在差分模式和共模模型兩種情況，所以存在各自的匹配，如果哪一種模式不匹配，那么這種模式就會出現信號震蕩。通常我們工作在奇模模式下，所以不太關注共模匹配，因?yàn)槔硐肭闆r下，共模電壓為理想的DC電平，不匹配影響不大，如果共模噪聲較大，還是需要對共模阻抗進行匹配。
